在洱海东边，大约1.3公里处，有一座大理慢谷世界健康小镇，被铁甲山与苍甸山环抱。山下有千亩湿地润物无声，山上有洱海的风抚触心灵，山谷中有桃源村落供养生活。2021年初，小镇业主希望在铁甲山顶构筑一座瞭望塔，作为小镇的精神地标眺望洱海。竞赛邀请了国内外7家优秀的设计公司参加。经过多轮方案比选。最终评定浙江大学建筑设计研究院UAD 9+studio《洱海之眼》（原名“风之弦”）为一等奖作品。
基地概况
区位示意图
项目基地位于洱海边的铁甲山顶。铁甲山是洱海东岸众多丘陵中最为醒目的一个，与苍山遥遥相对，毗邻大理荒草坝国际机场。所以，瞭望塔一方面会成为洱海东岸的城市符号，另一方面也是搭乘飞机前往大理时会清晰俯瞰的第一个建筑。
现场照片
又因为铁甲山位于洱海西侧，气候多大风、少雨水，植被不同于苍山的郁郁葱葱，多以低矮的灌木、草本植物为主。雨季时花团锦簇、绿草如茵，旱季时秋色盎然、草木辽阔，所以视野良好，便于人们活动，更适合登山漫步，俯瞰大地。
设计理念
洱海之眼夜景
在铁甲山上遥望苍山洱海，静听风去云来，轻易就能感到到自然的广阔，生命的渺小，时间的无限。作为洱海苍山的对景，也作为当地的精神地标，我们想到了“时间”。在这里，我们希望建筑可以玩一场时间的游戏。在这里，永恒爱意涌于深情明眸，洱海之眼眺望苍山。
设计介绍
莫比乌斯环
如何体现这苍山洱海畔的永恒？我们想到了莫比乌斯环这样一种螺旋无边界的结构。一条线头尾相接，形成了不间断的路径。通过空间上扭转，局部放大的手法，丰富路径。希望将行走的时间和空间在山海间重叠起来。

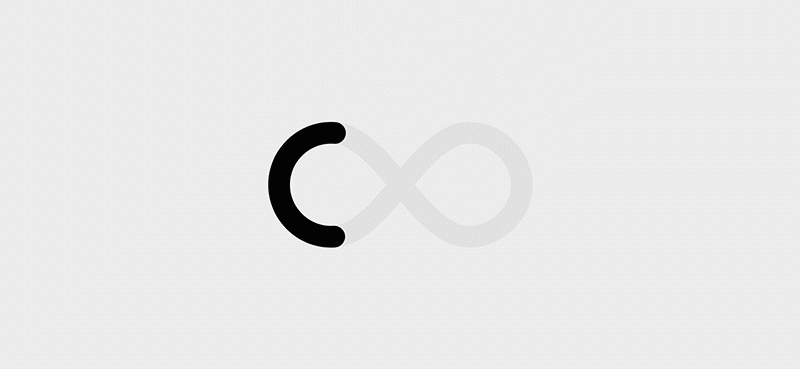

Step1：头尾相接；Step2：扭转；Step3：放大；Step4：置入原点

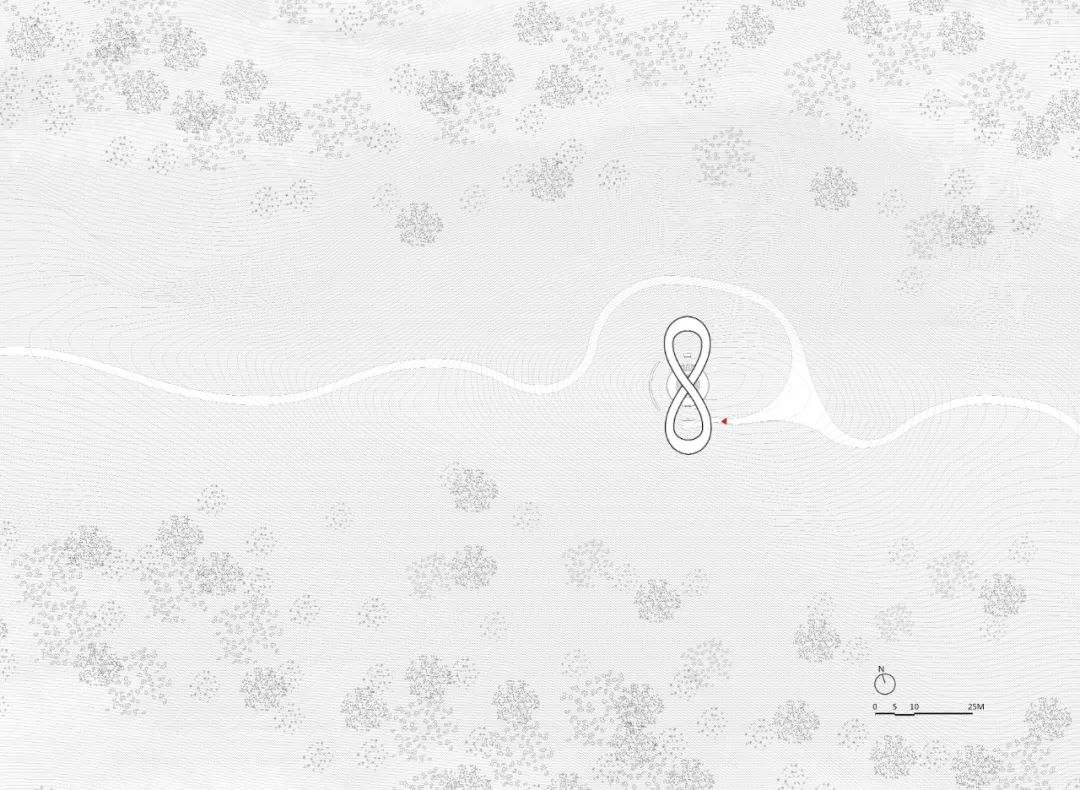

总平面图
西北角透视图
莫比乌斯环的形态，整合了整个游览体验。游客从地下走出，豁然开朗。从水晶石出发，人在瞭望塔上行走，观赏不同的角度的景色，移步易景，不知不觉又回到原点。
东南角透视图
瞭望塔两侧的悬挑犹如展开的双翼，悬停于山巅，端部局部放大，一侧遥望苍山，一侧回望慢谷。到达瞭望塔顶部驻足，则有最好的洱海苍山观赏位。
“水晶石”透视图
在莫比乌斯环的中央，有一颗水晶石作为所有路径的原点。采用镜面材质拼接而成，夜晚它流光溢彩，晴日它明眸善睐。未来，洱海之眼还将承担室外婚礼的功能。恋人从水晶石两侧出发，相遇于瞭望塔顶部，兜兜转转之后，又回到水晶石前，爱情的相遇相识，缱绻婉转，在这一过程中与游览体验相互映衬，与自然相得益彰。
一层平面图
除上部瞭望台外，我们将附属功能埋入地下，隐于自然，形成一个天然的基座，将洱海之眼抬高，又可以为到访的游人提供室内的观景位。
一层咖啡厅效果图
结构探索
为了实现特殊的建筑造型，需要克服巨大的结构难题。因为造型舒展，所以中间支座尽可能小而向两侧悬挑长度尽可能大。
洱海之眼剖面图
比较了混凝土、钢箱梁、空间桁架等多种方案，最终确定采用钢箱形梁的形式，以最轻盈的截面形式满足各项要求。箱形梁依托建筑外形，梁高从1.3m~0.7m自下而上均匀减小，契合建筑美感与结构受力特点，做到了力与形的结合。

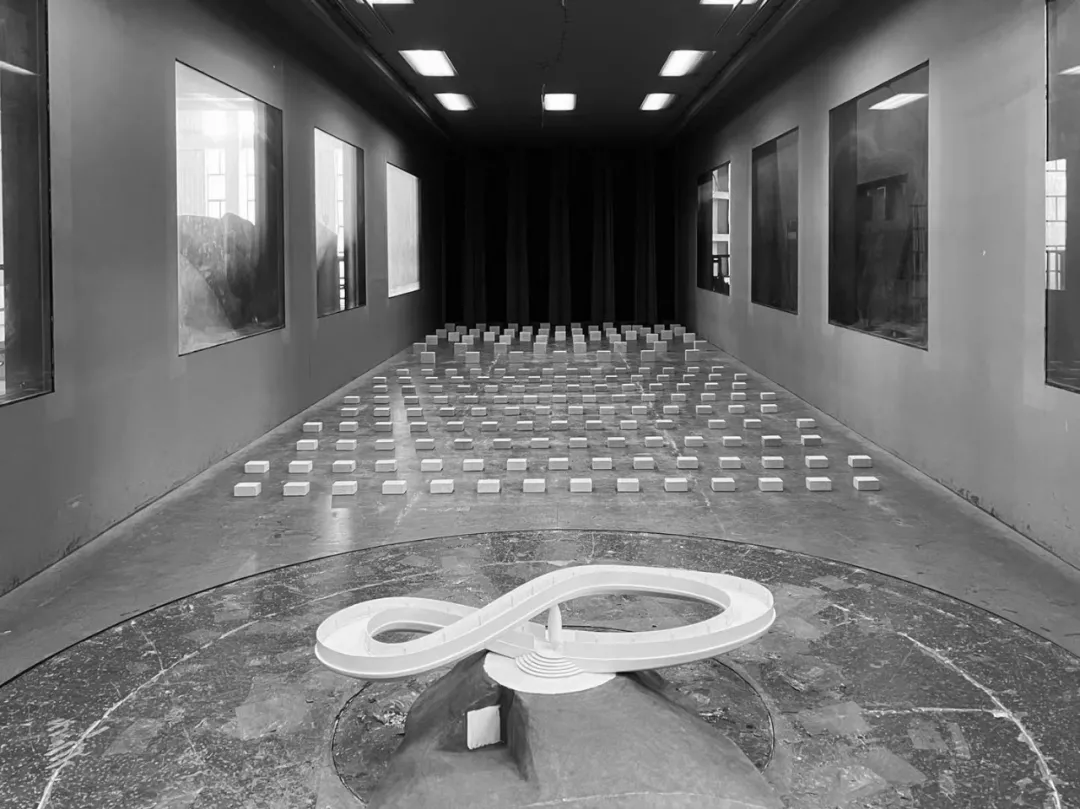

风洞实验现场
又因为铁甲山顶风速快，所以我们建造了1：30的风洞试验模型，形成了准确的风洞实验报告。确保结构可以迎接大理大风的挑战。

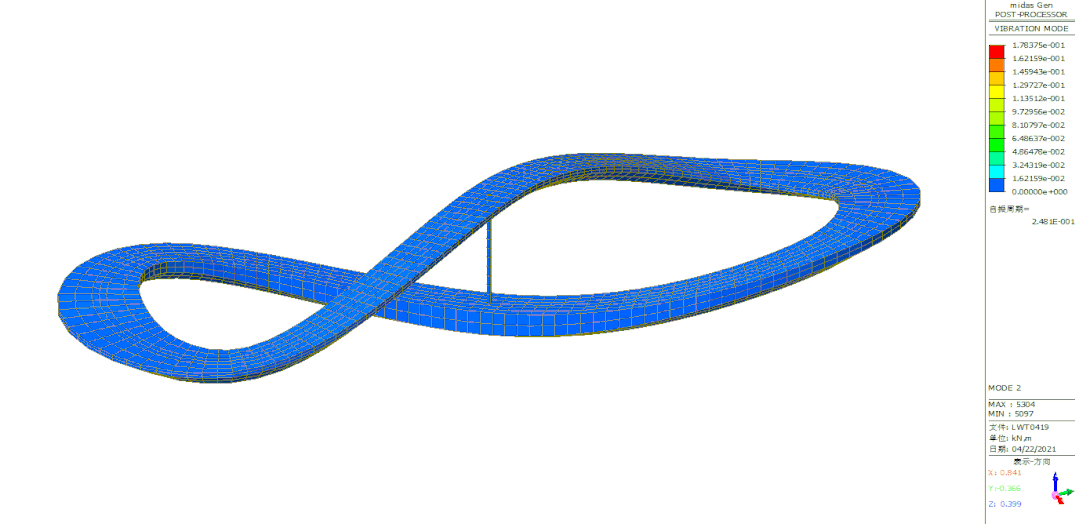

结构自振特性分析
尾声
流畅的造型，奇特的体验，精妙的技术运用相结合。洱海之眼项目希望将大理的风，洱海的水结合到一起，成为洱海边上重要的精神地标，为来来往往的行人带来独一无二的神奇体验。
