深圳科技馆(新馆),深圳重点规划建设的“新时代十大文化设施”之一,项目从方案到落地,都备受瞩目。项目由深圳市建筑工务署组织建设,建筑方案由扎哈· 哈迪德建筑事务所/北京市建筑设计研究院有限公司联合设计,以自然形态为设计灵感来源,融入科技,彰显未来。华阳国际负责主体施工图和幕墙、室内、景观、智能化、基坑支护、灯光、声学、标识、概算编制等建筑工程项目投资范围内的专项深化设计及施工图设计统筹协调工作。

建筑以流动造型组织整体形态,如何在保证建筑效果的前提下,对曲面进行合理优化,精准控制建筑整体?如何面对形体复杂带来的信息数据繁杂、限额控制等诸多难点?如何保证公共文化建筑兼顾视觉标识性与实用价值?在项目开建之时,来自华阳国际项目负责人吴总的讲述,揭开从方案到落地的神秘面纱。

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

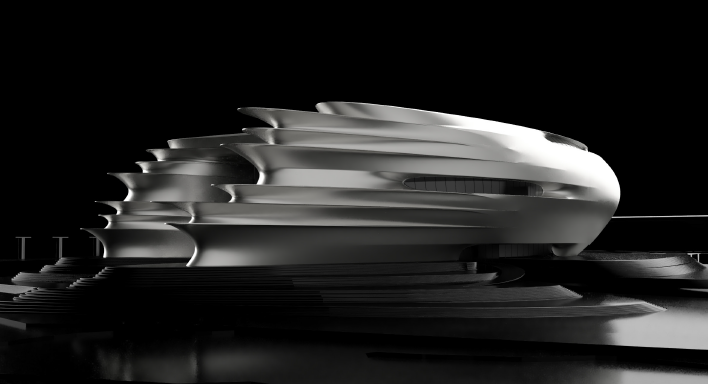

▲形如一艘未来主义的船只

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

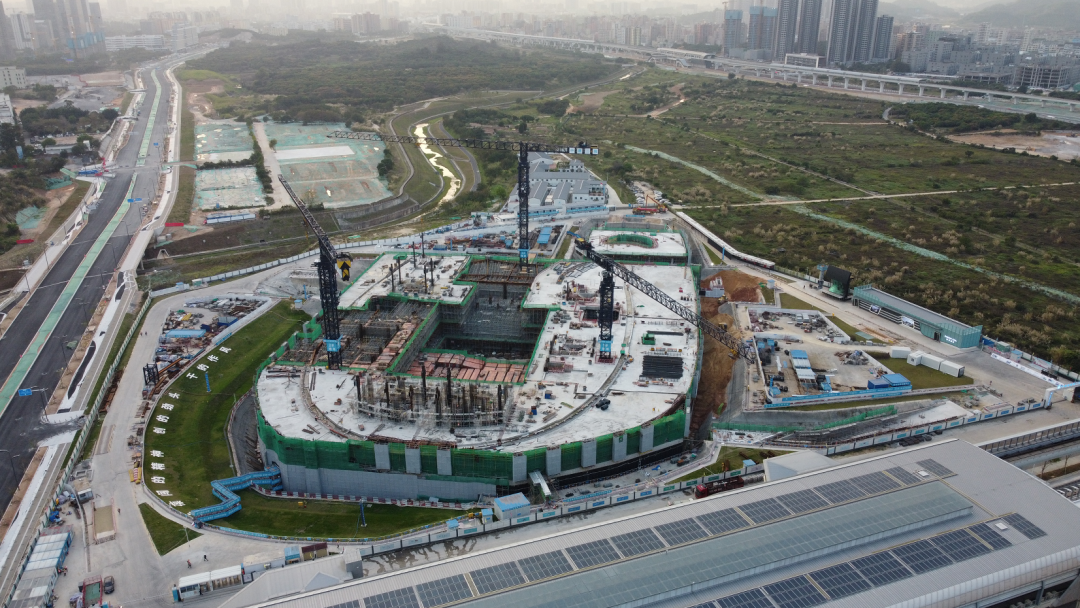

▲项目在建实景

01 消防

“将非常规性的特殊消防问题,

用常规的消防设计手法予以解决”

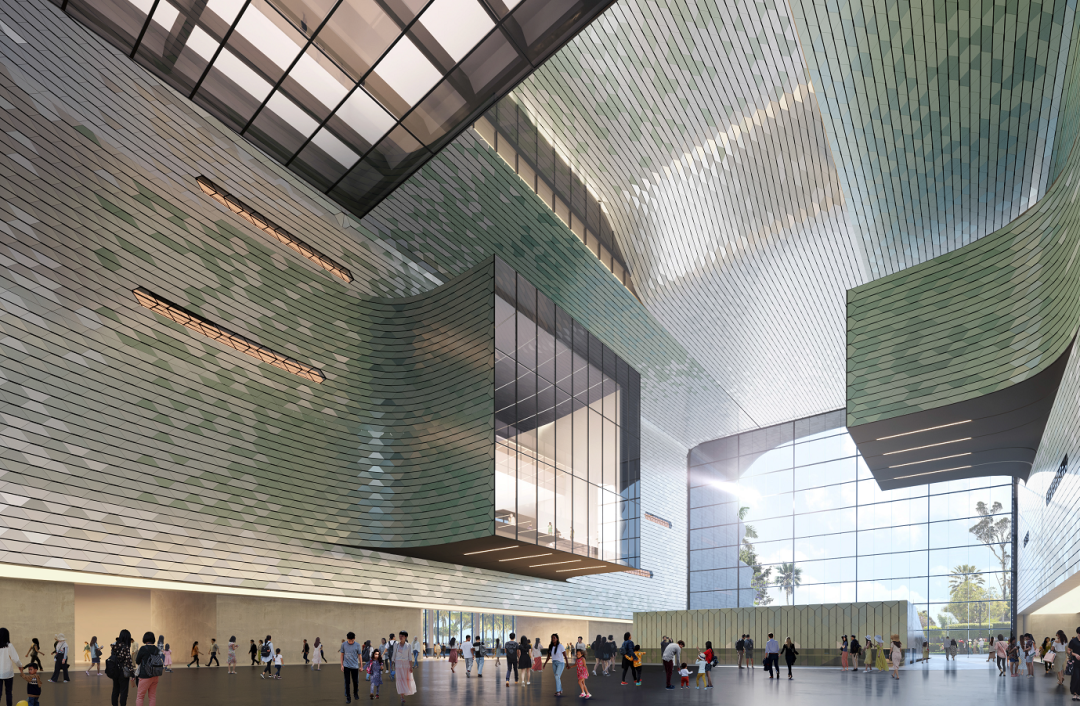

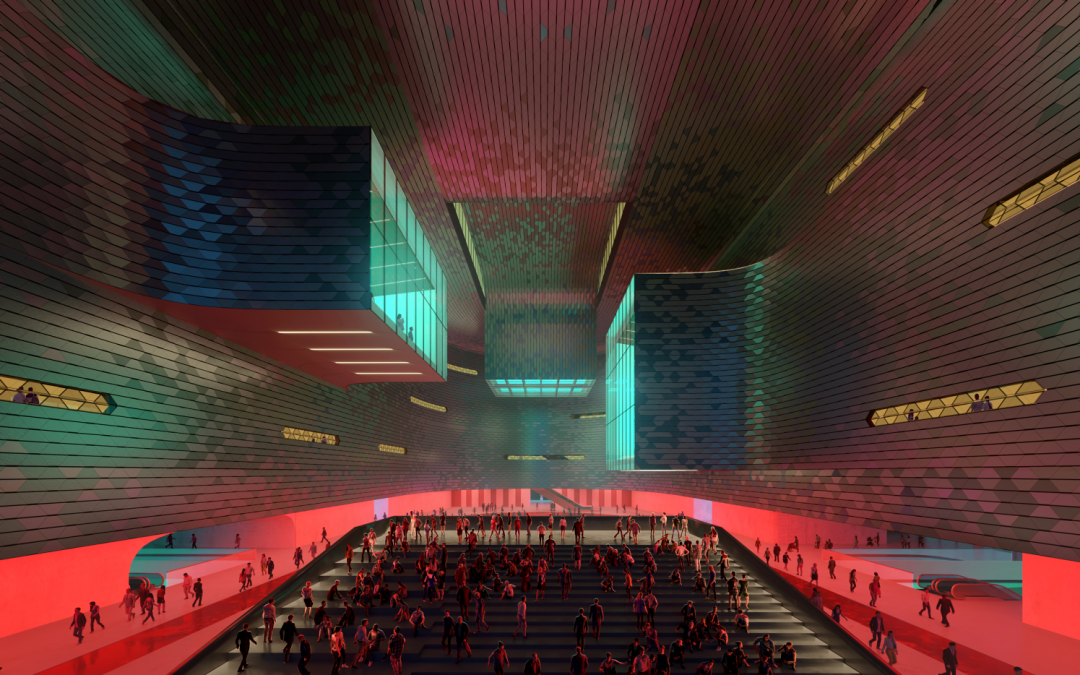

境外先锋事务所的设计理念往往展现出天马行空般的创造力,建筑以最大化设计为原则,围绕中央庭院设置公共空间、展厅和教育设施等成序列的空间,每个展厅的几何形态、比例和空间体验各具特色。

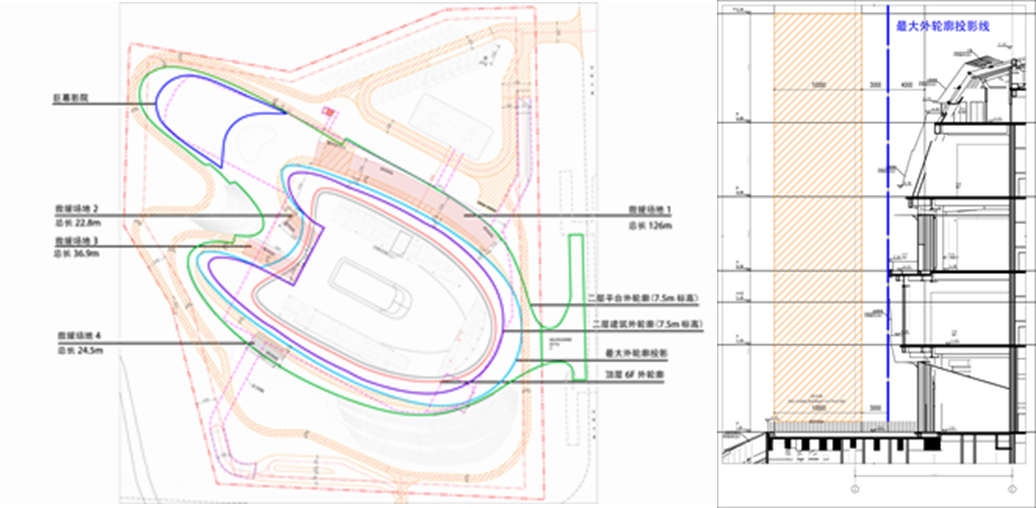

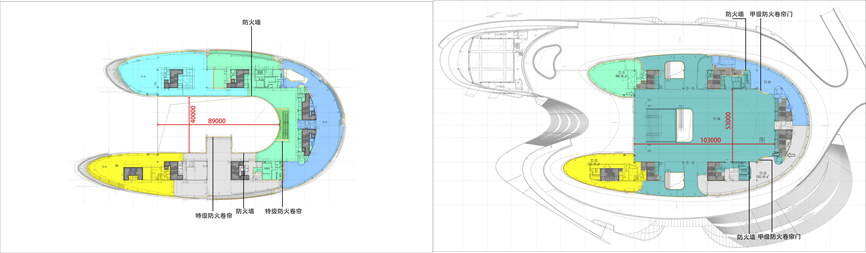

如何界定这些非常规空间的做法,消防安全性是一个很大的挑战。我们过往的项目经常是通过消防专家评审或消防性能化分析的方式来论证这些现行规范中难以界定的问题。而在深圳科技馆(新馆)项目中,我们和方案设计单位合作,将特殊消防设计回归到一般,通过对设计规范规则的把握和理解,在保证空间体验和建筑效果的前提下,将非常规性的特殊消防问题,用常规的消防设计手法予以解决。

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路


深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路


深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

©ZHA+BIAD

02 BIM

“设计创新需要BIM方法的革新支持,

BIM进步也反向促进设计手法的革新”

深圳科技馆被认为是一个独特的创新和实验的载体,其建筑设想是一艘未来主义的船只,作为顶尖的建筑与技术的碰撞,自然带来空间倾斜、扭转、悬挑等诸多问题。

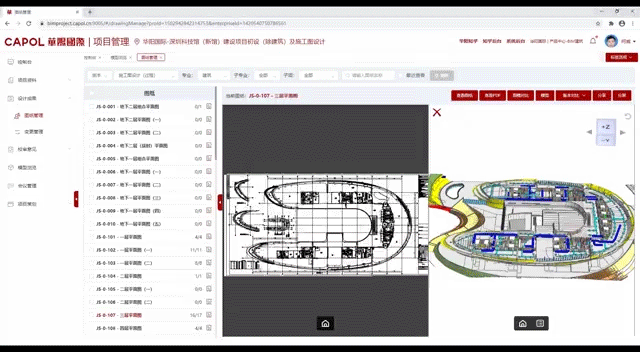

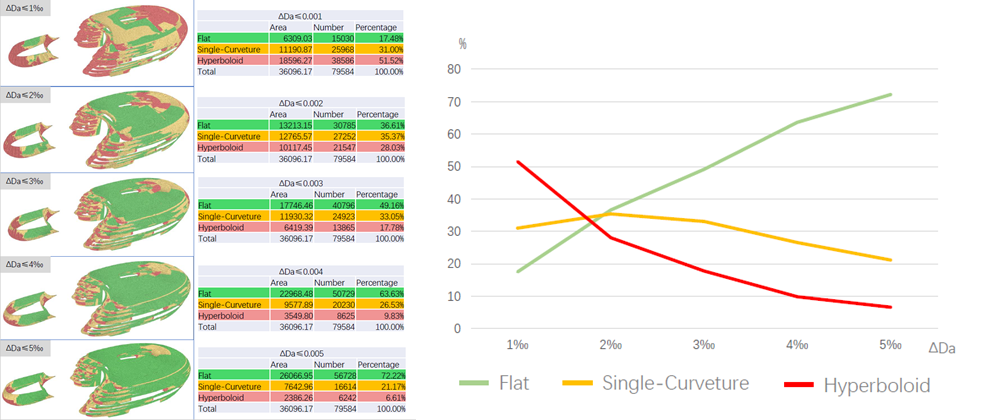

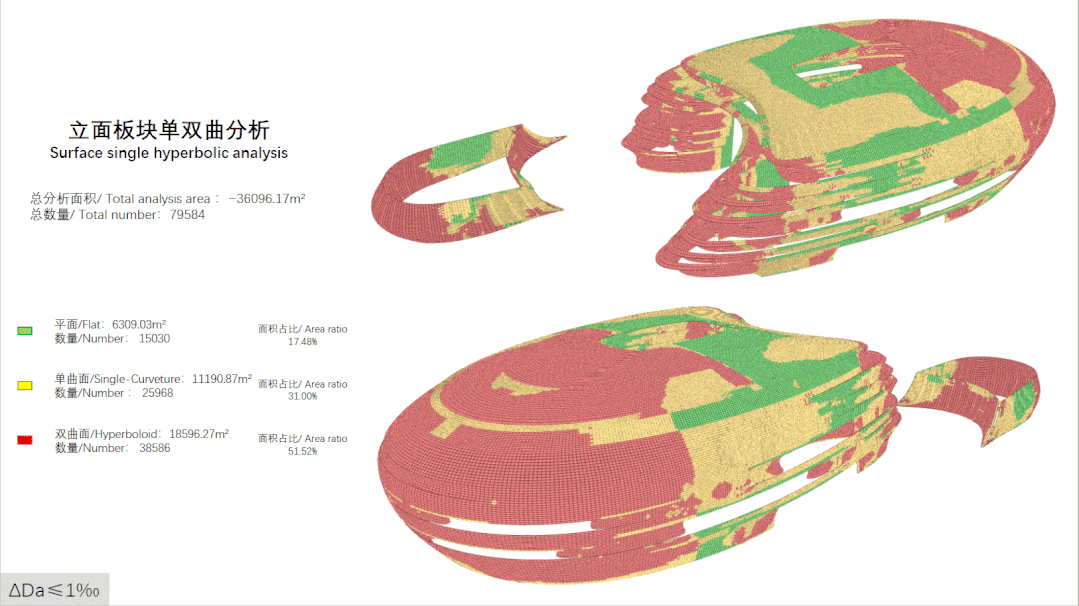

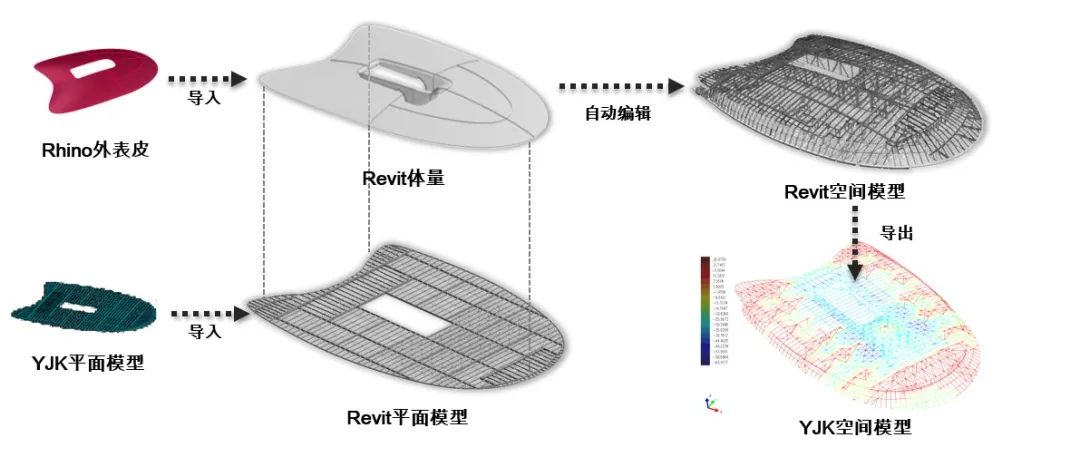

科技馆的BIM设计,是需求驱动的BIM创新设计,BIM进步也反向促进设计手法的革新,比如,挑战科技馆项目超复杂形体的BIM正向设计;最大化运用BIM三维工具和参数化工具,解决结构框架、幕墙系统的曲面随形及定位;单曲面、双曲面的分析拟合,误差优化;跨平台跨国界的远程全过程协同设计。同时,曲面的数字化建造、计算机多点无模成型工艺、复杂节点的精细化设计和三维拆分等都是普通二维设计工具难以完成的工作。

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路


深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路



深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

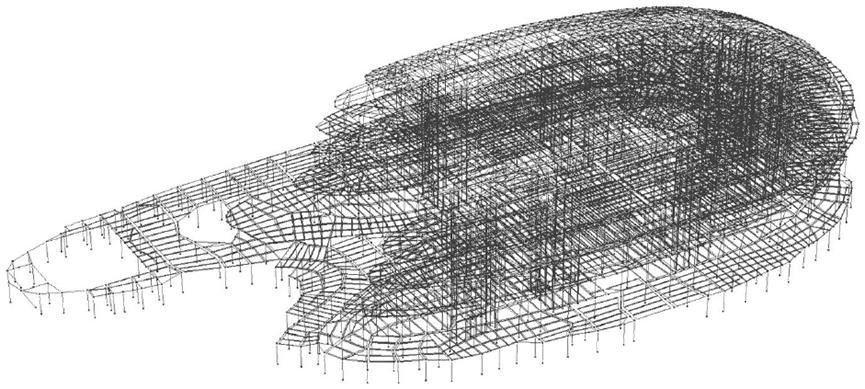

▲参数化定位结构框架

▲第十二届“创新杯”建筑信息模型(BIM)应用大赛文化体育类BIM应用一等成果

▲第十届“龙图杯”全国BIM(建筑信息模型)大赛设计组一等奖

03 幕墙

“一个在图纸上无法体现的细节,

也会对最终建成效果产生巨大影响”

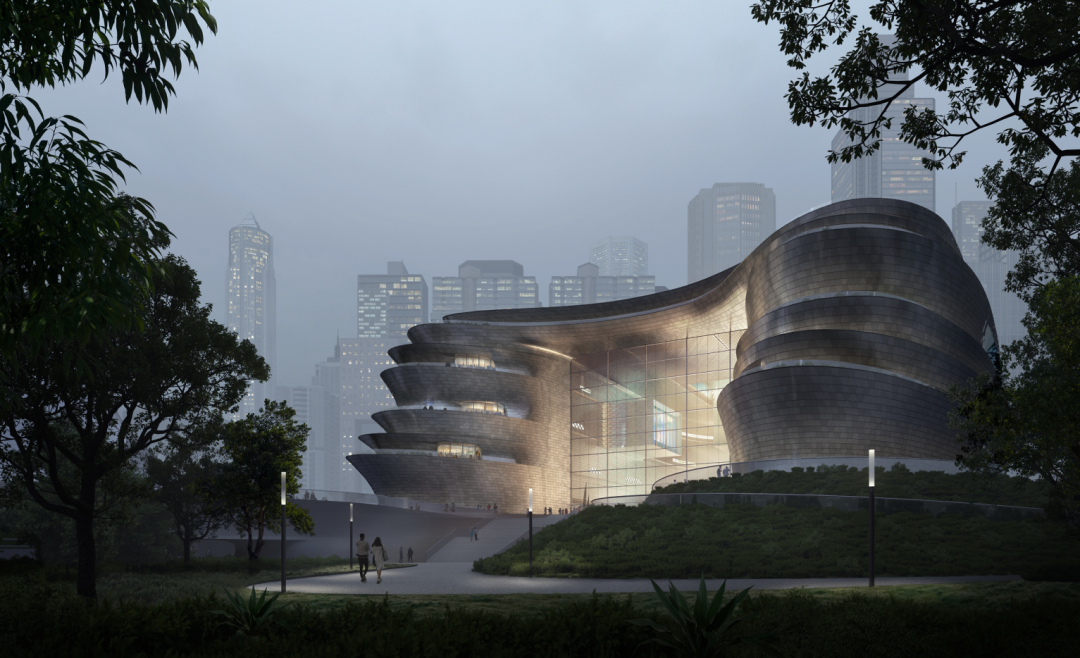

有人说,扎哈事务所的建筑作品,在现场参观可以给人带来很多效果图上感受不到的体验,这其实是建筑师对设计理念的把控,不再仅仅局限于效果图层面,而要落地到最终的建筑工程上,从设计完成度层面做出更好的工程质量,需要工程设计建设的每一个参与方,以精益求精的态度做好每一个细节。

为了确保最终建筑整体外观的完成效果,在幕墙金属面板曲面成型和面层工艺选择上,我们做了各项计算模拟和优化分析,材料样板比选,物理化学工艺试验,不同轧制工艺和退火工艺对表面肌理纹理的影响,表面处理工艺产生的不同光晕光泽度和光污染影响;在金属面板表面处理上,多次试验曲面成型工艺、压花工艺、焊接工艺、局部位置的特殊着色工艺等,对品质的追求千锤百炼。

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

©ZHA+BIAD

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路


深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路


深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

面板工艺和成型的比选,虽然是一个在图纸上难以体现的细节,但是背后倾注了建筑师大量工作,一遍遍的材料工艺样板制作和审查,也希望将来能给项目带来最佳的效果体验。

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

©ZHA+BIAD

04 结构

“结构设计需要摆脱传统二维设计方式,

并在细节处展现力与美的追求”

建筑外部几何形态与功能布局相关,呼应内部中庭流动的空间的同时,并将中庭空间与西侧的公园相连接。建筑造型是对基地周边情况作出的响应。建筑以围合的动态曲线几何形状与其东面城市交通流线相呼应。相比传统项目,曲线造型建筑确实有不一样的实施流程和推进方式。


深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路
深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

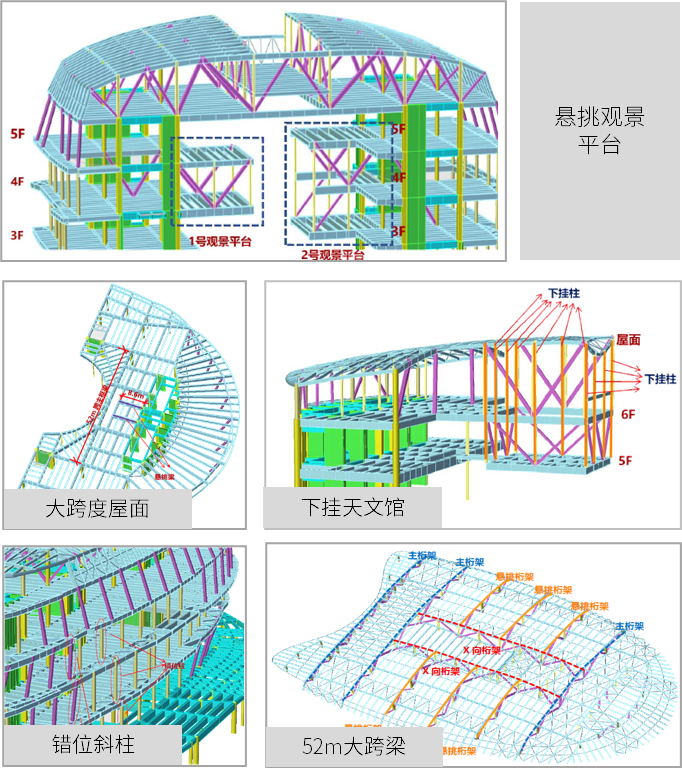

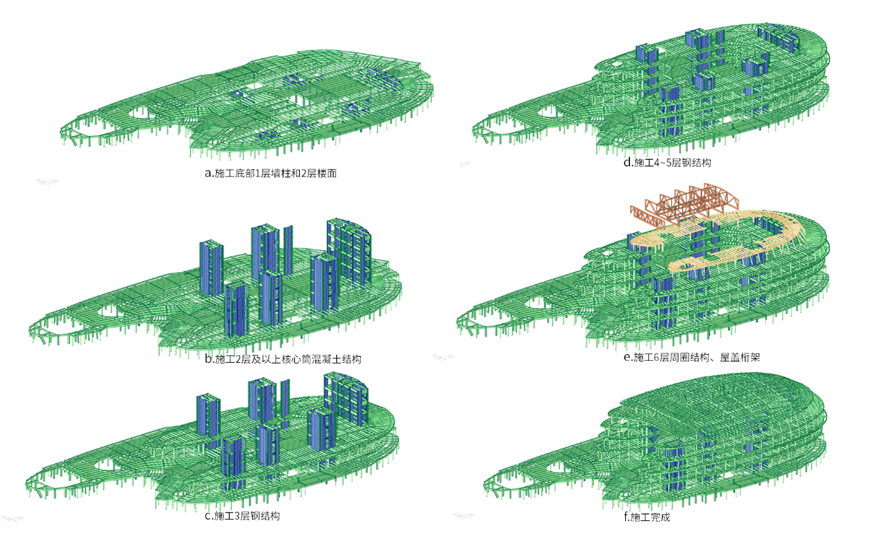

在设计建筑形态、布置使用功能时,建筑设计师需要与结构工程师密切合作,充分考虑结构原理与可行性,在受力无法实现建筑要求的时候,一起分析,考虑各种可能的结构布置或建筑优化方向。同时结构设计需要摆脱传统的二维平面设计方式,通过三维模型研究建筑空间,使结构布置符合建筑形态,设计出体现力与美的结构构件。

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

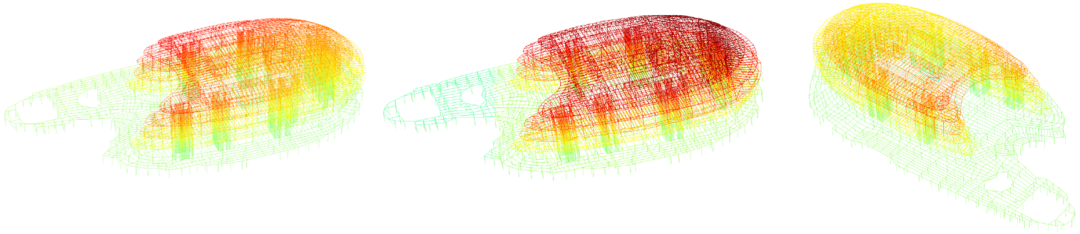

▲振型分析

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

05 一体化设计

“不只是LDI,

通过全专业、全方位、一体化设计,

落实建筑师负责制”

除了传统LDI的方案配合、主体初步设计和施工图设计外,在这个项目里,我们同时身兼建筑工程投资范围内的幕墙、室内、景观、智能化、基坑支护、灯光、声学、标识、概算编制等各专项全范围的设计或设计管理工作,以及相应的合约管理、进度管理、质量管理、信息管理、投资控制等全流程工作。操作层面也是针对以上专项设计和管理范畴,采取前期策划、计划分解、界面切分、过程把控、中期交流、事后控制等流程管理方法。

作为专业技术人员和建设单位代理人,建筑师应对项目负有主导、协调、监督职责。建筑师要遵从甲方意愿,向甲方通报所有与专业利益密切相关的重要信息,负责保证专业品质和甲方利益;要对其设计咨询管理服务成果的真实性、有效性和科学性负责;要依据合约对方案设计单位、各专业顾问、承包商和供应商进行管理并有下达指令和认可工程的权力。经建筑师盖章的设计文件可作为相关审批监管依据,建筑师承担相应技术审查责任。

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

©ZHA+BIAD

深圳科技馆(新馆)现已开建,其实,从概念到深化落地,每个项目都要经历一个精益求精不断完善的过程,“工匠精神”是一个需要不断探索实践的题目,建筑师要有自觉培养的意识,专注于设计中的每一处,专业化,职业化,摆脱纸面建筑师,真正引导技术实现与创新。

深圳科技馆(新馆)在建,华阳国际揭秘科技实现之路

▲项目四方会议
