杭州英蓝中心位于世界文化遗产京杭大运河畔，毗邻千年古刹香积寺，是一组富含当代艺术气息的现代综合体建筑群。

自项目启动之初，奥雅纳作为结构顾问，为英蓝中心提供办公塔楼、商业裙房概念方案和设计咨询服务，以及住宅楼方案设计咨询，为结构难题提供解决方案。

悬挑

向空中延伸

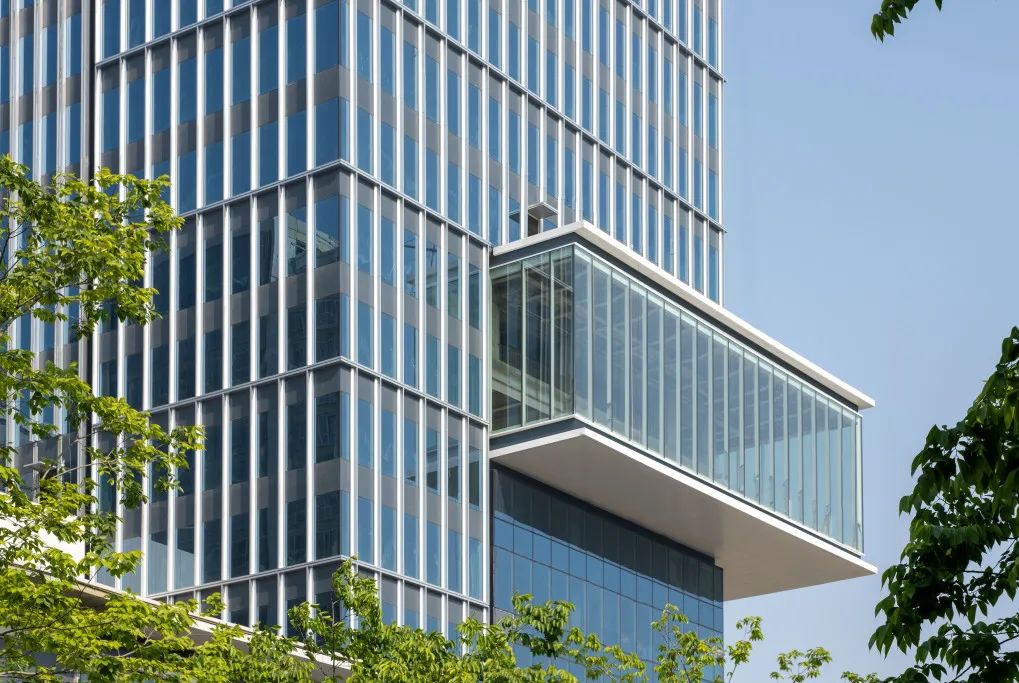

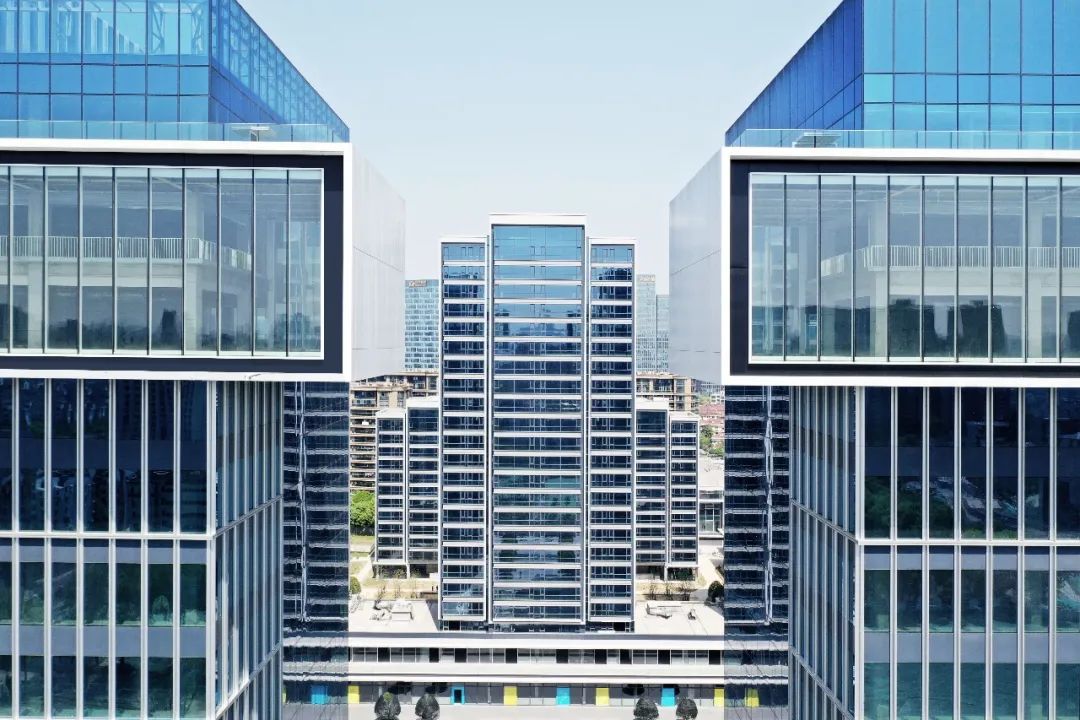

建筑设计师以极简主义风格将办公楼设计为七分塔结构，打造出树木向上延长的意象。在此意象之上，三个插入的“玻璃盒子”仿佛枝杈间的树屋，使人们可以突破塔楼的主体边界，走到常规高层建筑无法抵达的位置，体验仿佛悬停于半空中的漂浮瞬间。

© 英蓝集团

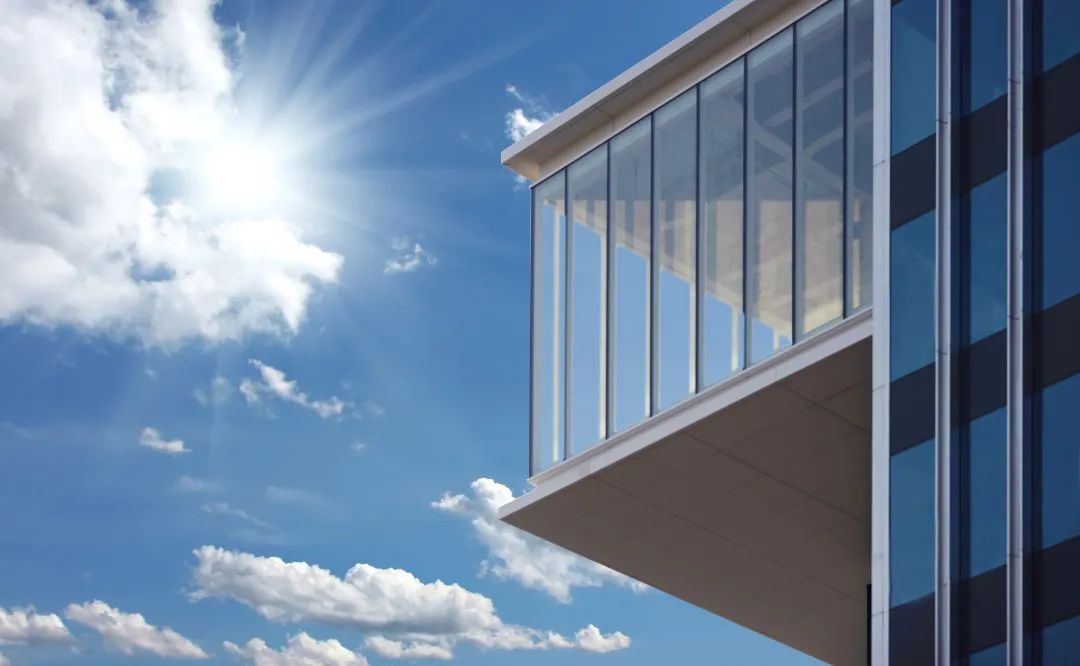

建筑上将这样“漂浮”的设计称为“悬挑”。“悬挑”设计打破了原有大体量建筑对给寺庙带来的压迫感，而在这个轻盈、通透的“惊喜”背后，是一场力的抗衡，体现出技术与美学的平衡。

© 英蓝集团

建筑为两栋对称的塔楼，建筑师在每栋塔楼的三个区域设置了不同大小的悬挑，向外延伸出不同的距离，最大的悬挑区域水平向外延伸超过10米，垂直高度8.8米。

结构大、结构重会影响建筑美观；结构轻、结构薄容易出现变形、挠度大，影响幕墙的安装，这样体量的悬挑本身就是极大的结构力学和美学挑战。在这样大的尺度基础上若使用传统桁架支撑，势必会产生斜梁，遮挡视野。

© Arup

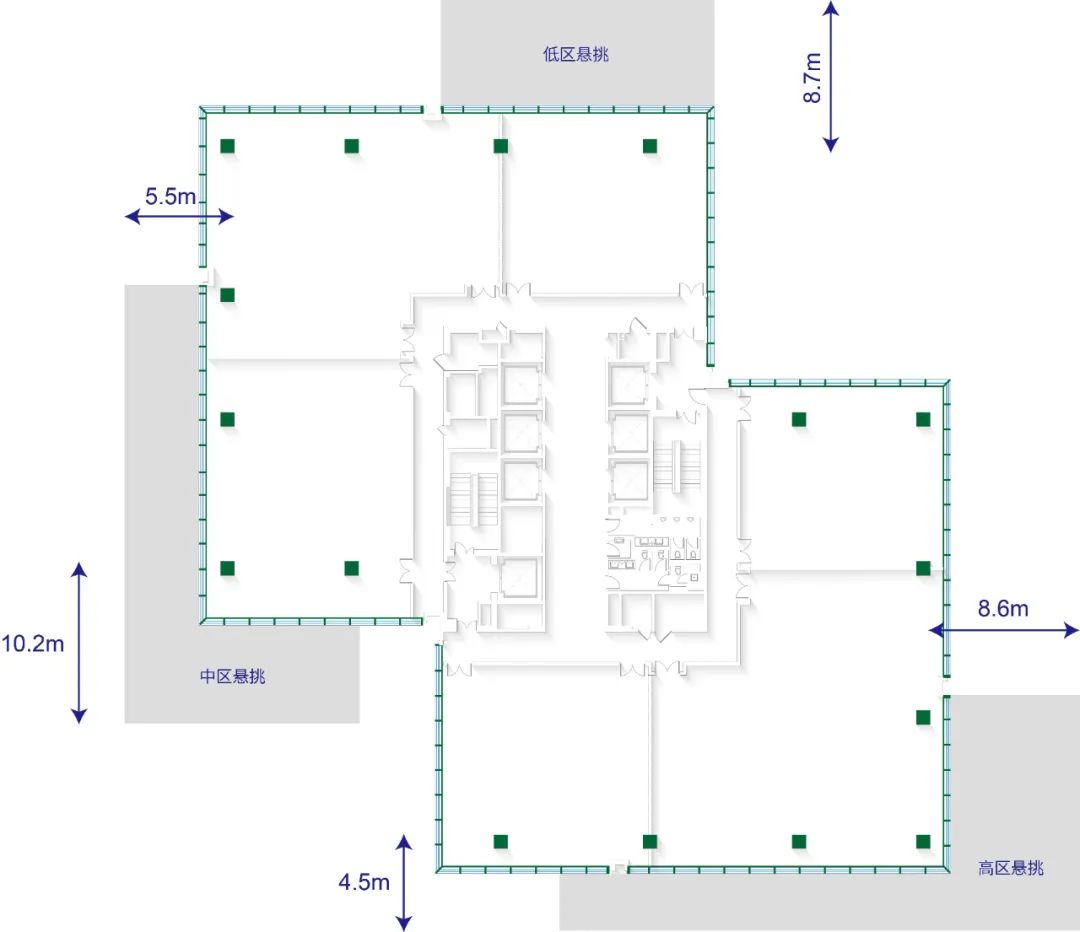

▲悬挑结构平面示意图

桁架 Truss

由直杆组成的一般具有三角形单元的平面或空间结构，充分利用材料强度实现效果最大化的格构式承重结构，生活中常见的塔吊便是桁架结构

然而，项目本身希望构建一个开阔、纯粹的办公空间，做到悬挑向空中延伸，但不显露结构。最终，我们设计出特殊桁架与悬臂组合使用的方案，以外围宽柱为结构主导，利用其他次级柱支撑受力，从而创造出连框桁架（Vierendeel Truss），避免对角斜梁，最大程度开阔了建筑使用者的视野范围。

© Arup

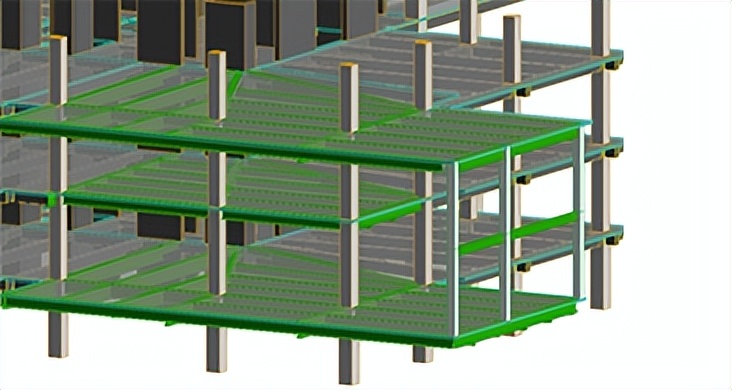

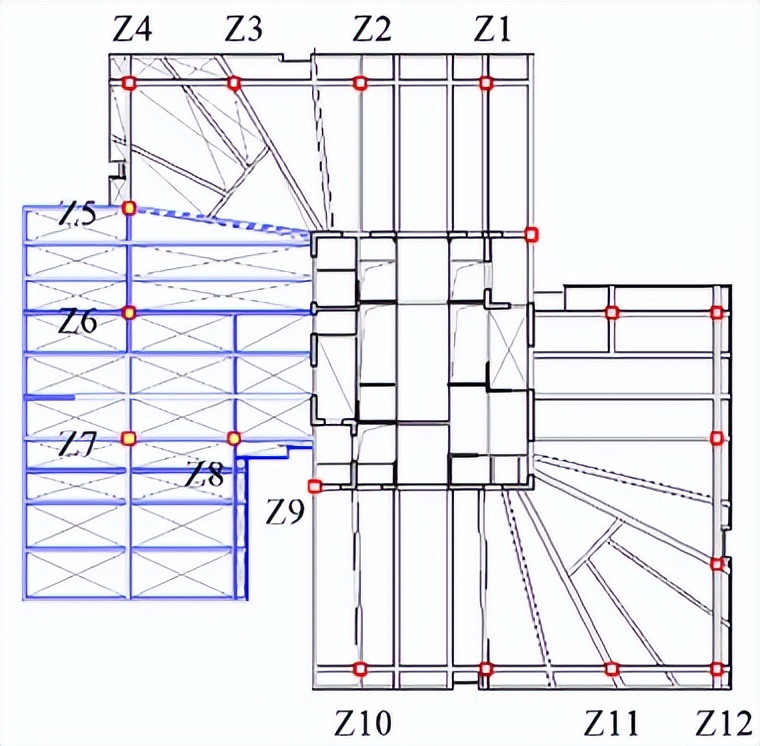

▲低区悬挑布置

© Arup

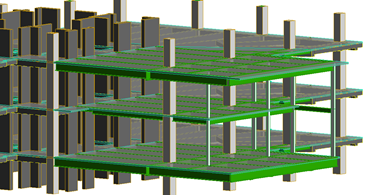

▲中区悬挑布置

© Arup

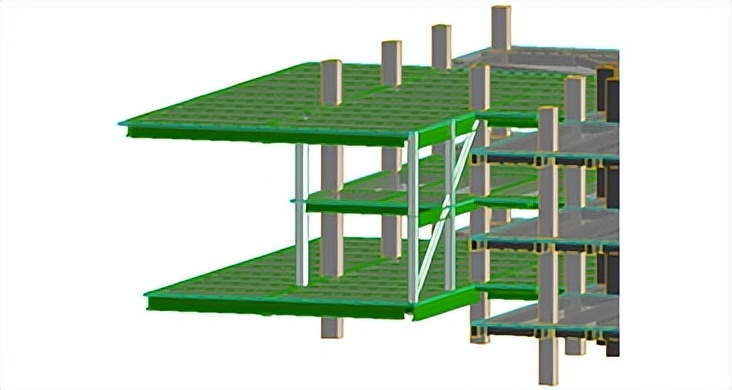

▲高区悬挑布置

舒适

大跨度悬挑的减振设计

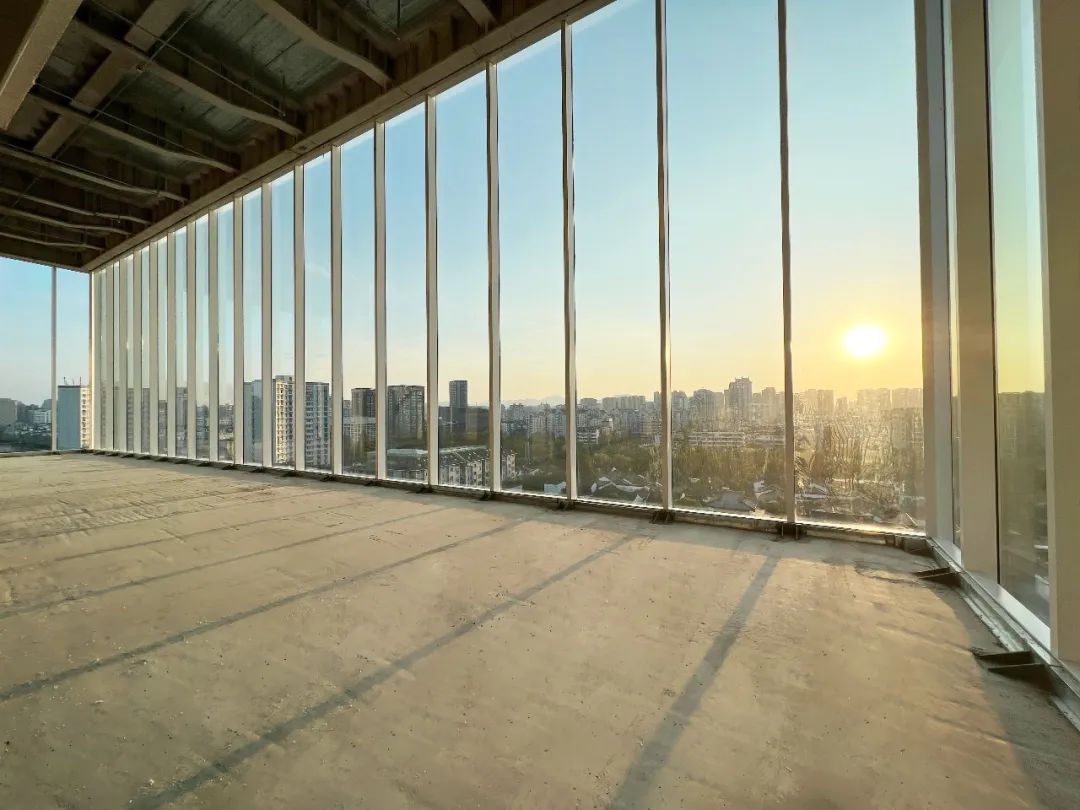

在高端写字楼项目的设计中，办公空间的舒适度至关重要。本项目低、中、高三个悬挑区域的跨度较大，我们针对塔楼悬挑区的楼板动力特性和舒适度进行了验算检查。

© 英蓝集团

悬挑层需要注意的另一个重要问题则是振动，良好的稳定性对空间使用者的舒适感非常重要。由于项目的悬挑的外延伸幅度很长，仿佛高空跳板，会因使用者行走而导致共振，影响舒适性。

© Arup

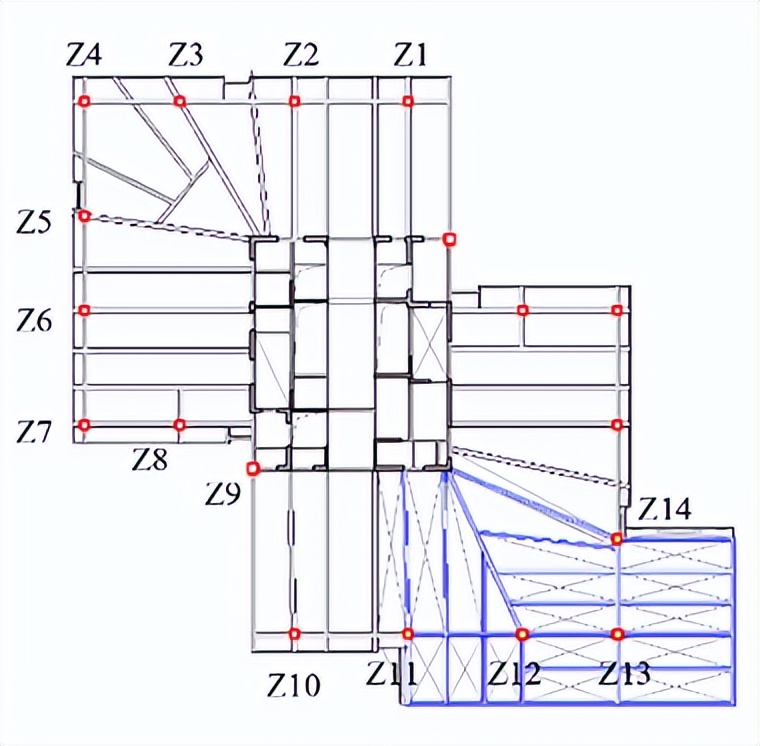

▲下部悬挑外框柱示意图

© Arup

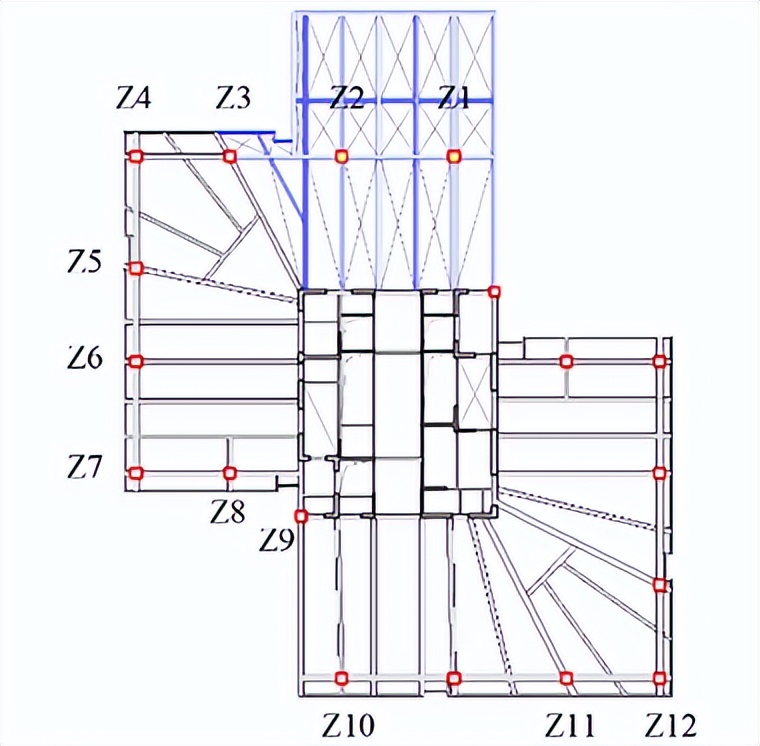

▲中部悬挑外框柱示意图

© Arup

▲上部悬挑外框柱示意图

奥雅纳团队秉持一体化设计理念，在实现建筑外观与周边环境完美融合的同时，亦将使用者体验放在首位。结构设计过程中，我们倾听客户诉求，为提供优质使用体验，与各方深入配合，不断调整优化方案。

© 英蓝集团

经过团队一系列周密细致的分析和设计，我们综合考虑结构设计和外立面材料带来的影响，找到结构薄厚与重量的均衡值，实现悬挑结构美观性的同时，提升塔楼减振效果。最终数据证明，塔楼的振频最大值仅为0.06米/秒/平方米，将不影响用户舒适度，成功解决了悬挑的震颤问题。

此外，两座办公塔楼的特殊造型，风力可能会给建筑的某些角落，例如露台、屋顶等区域，带来意想不到的影响。为此，我们开展风洞实验，通过结构设计控制风环境，避免了因风力影响而使办公塔楼使用者产生不舒适的体验。

一个优质项目的建成，绝非一方之力即可促成，需结合各方优势，共同成就。英蓝的专业团队知识渊博、正确决策，为项目搭建了高效沟通的平台，促进各方创造协同增效，发挥最大价值。奥雅纳亦通过英蓝项目，累积了一段非常充实且富有成效的经历。

——Andrew Luong 梁金桐

项目负责人，奥雅纳董事
