中国黄海湿地博物馆及酒店会议中心 | 都设设计

设计汇 1129 阅读 0 评论 0 点赞

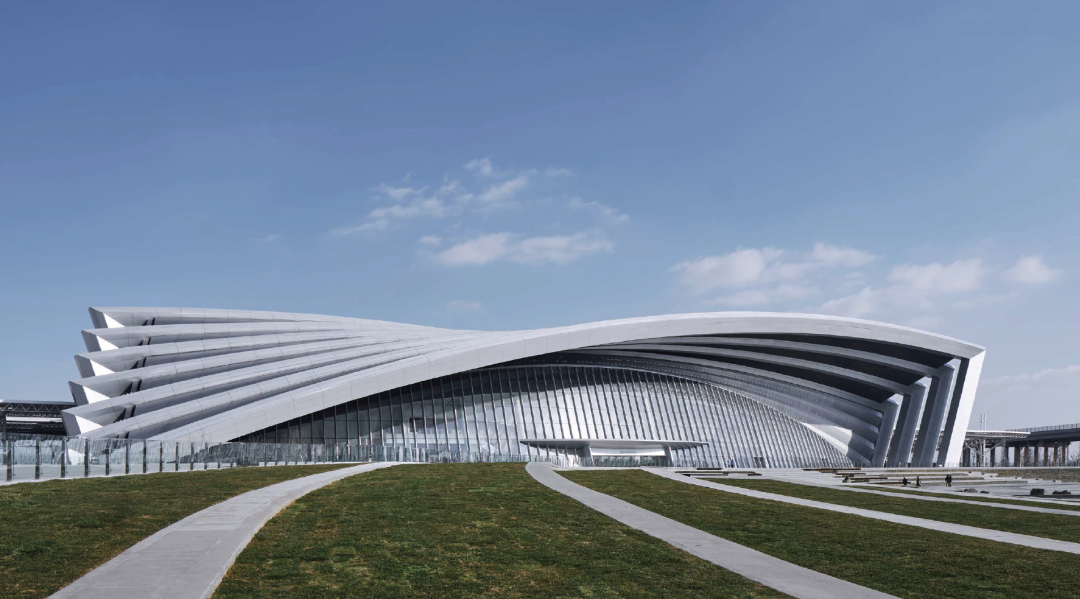

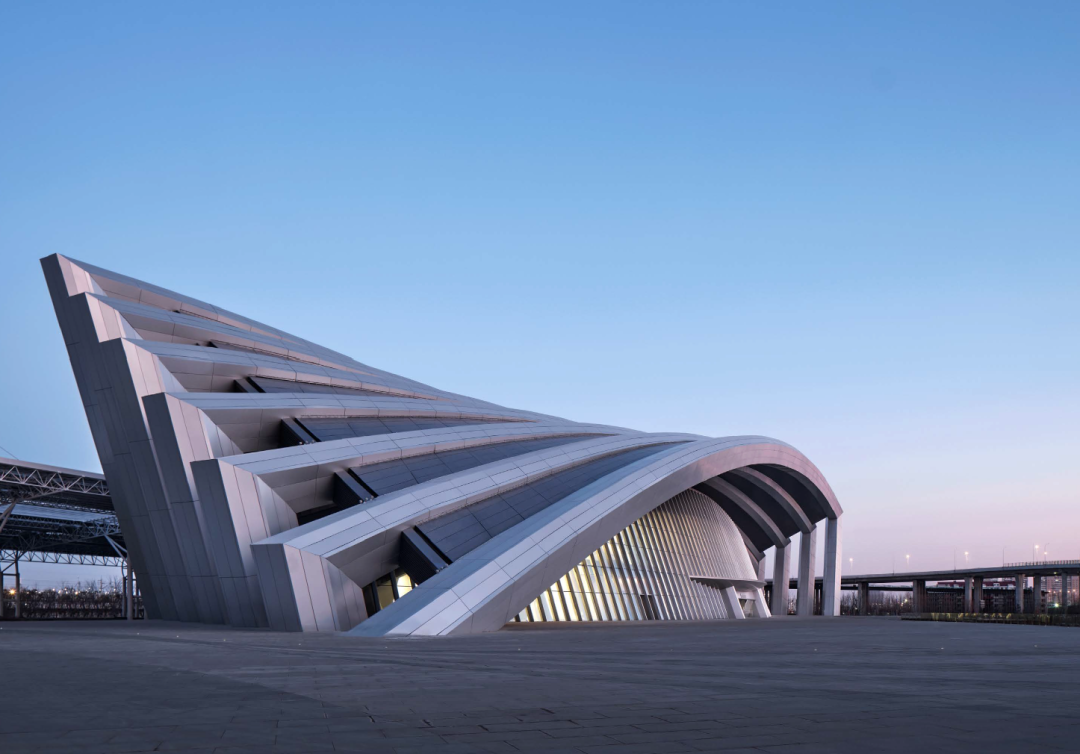

中国黄海湿地博物馆项目，位于盐城市亭湖区原盐城火车站地块，是集博物馆、酒店、会议中心、市民公园于一体的综合城市复兴项目。其中，黄海湿地博物馆为改造建筑，原址为盐城火车站，原建筑面积9694 ㎡，改造后建筑面积18573 ㎡。原火车站采用空间桁架结构，局部层高较低，难以满足展览要求。改造设计考虑拆除部分现有网架，新增加大屋面结构体。下部空间保留原混凝土结构，在两侧局部增加楼板，满足博物馆功能要求。博物馆大屋面采用双层网壳+ 加强桁架肋结构体系，整体跨度达220m，为目前国内此类结构跨度之最。中部利用原有柱位作为支撑，减小屋面结构尺寸。

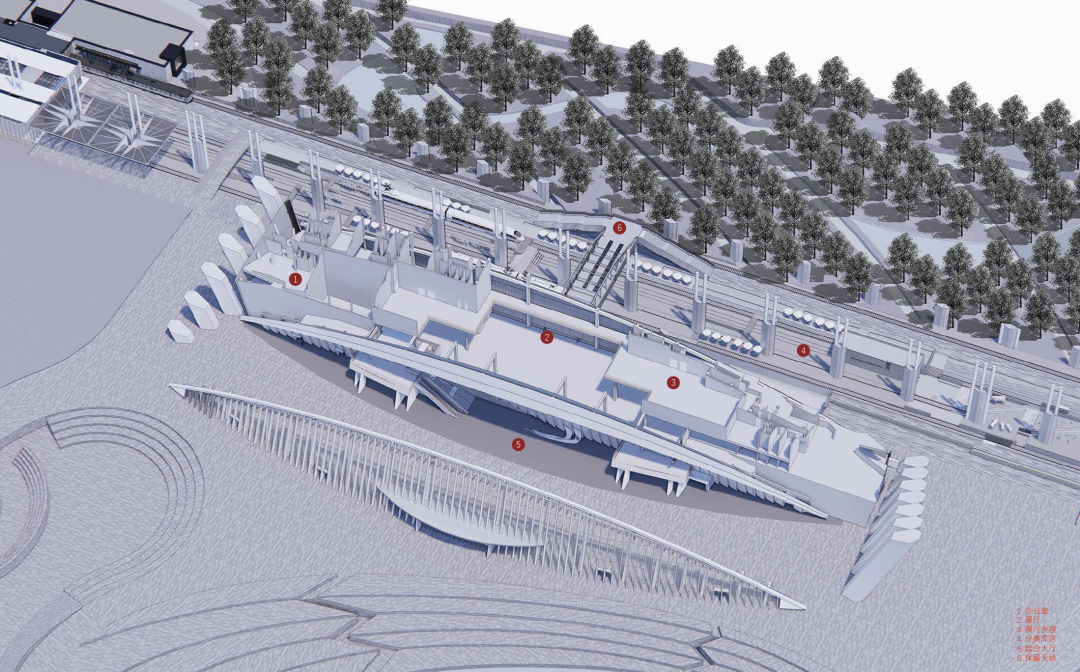

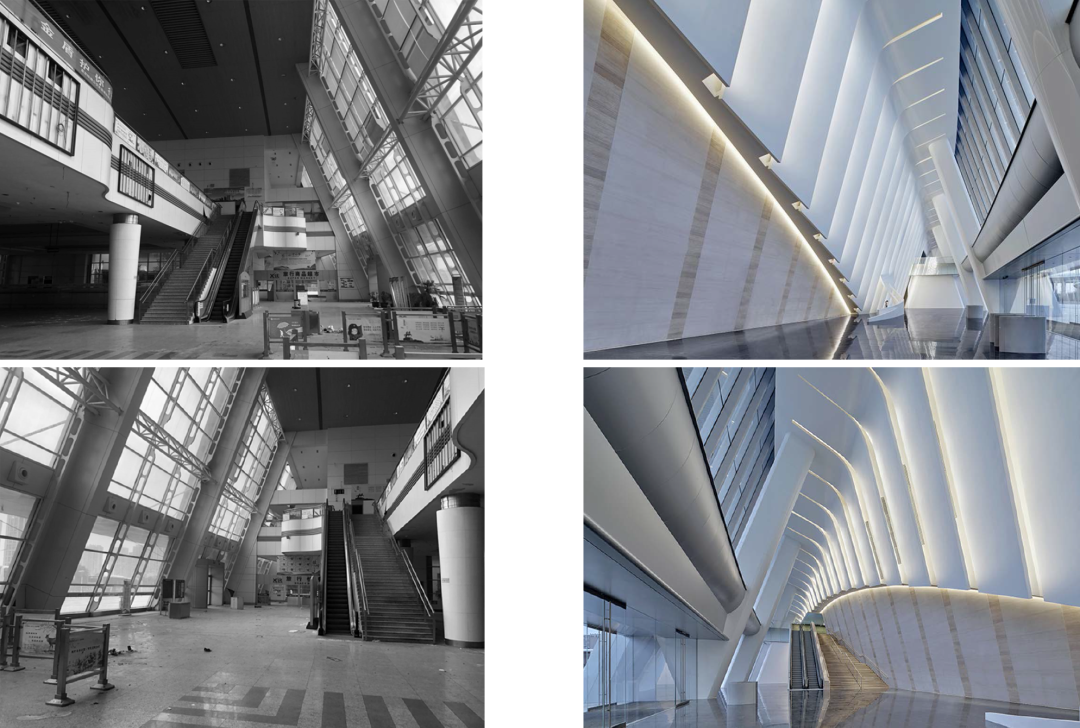

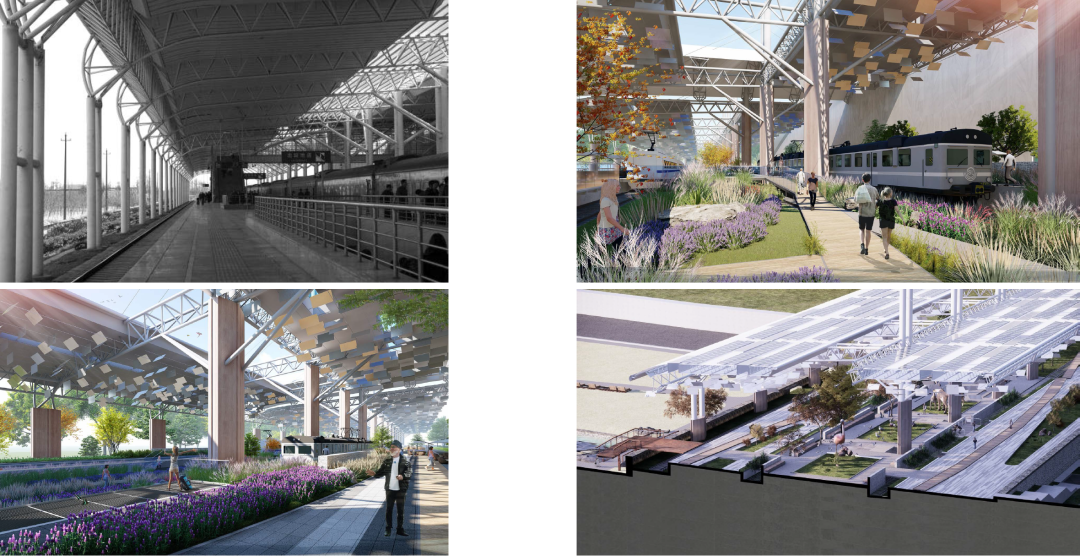

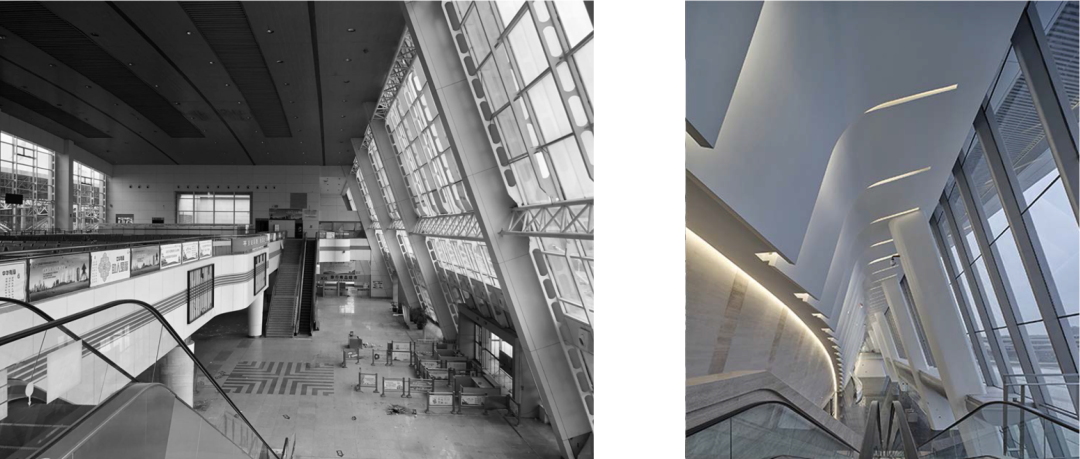

▲改造前后对比

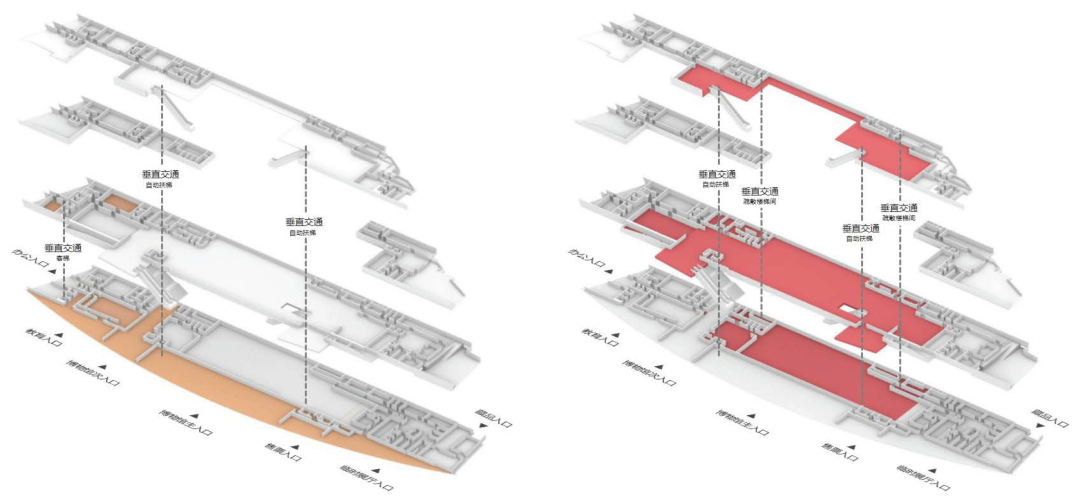

▲交通流线分析

本项目特殊之处在于屋面凹凸较多，特别是突出的门型桁架与双曲屋面之间，各位置凹凸关系难以统一。相比较而言，泡沫玻璃紧密型屋面的防水层整体施工，施工质量容易保证。泡沫玻璃紧密型屋面系统以高品质泡沫玻璃保温层为承载层，力图通过使屋面构造中的各材料层之间紧密结合，从而最大程度的避免冷热桥的产生，减少渗漏的隐患，降低安全风险，减免后续维修养护成本的保温防水一体化屋面解决方案。如下部做直立锁边屋面，转角处均需特殊处理，十分容易漏水。同时屋面排水面较为简单，在山墙两侧设虹吸排水沟即可满足排水要求。相对直立锁边，紧密型屋面更适合阴阳角较多的复杂屋面造型。

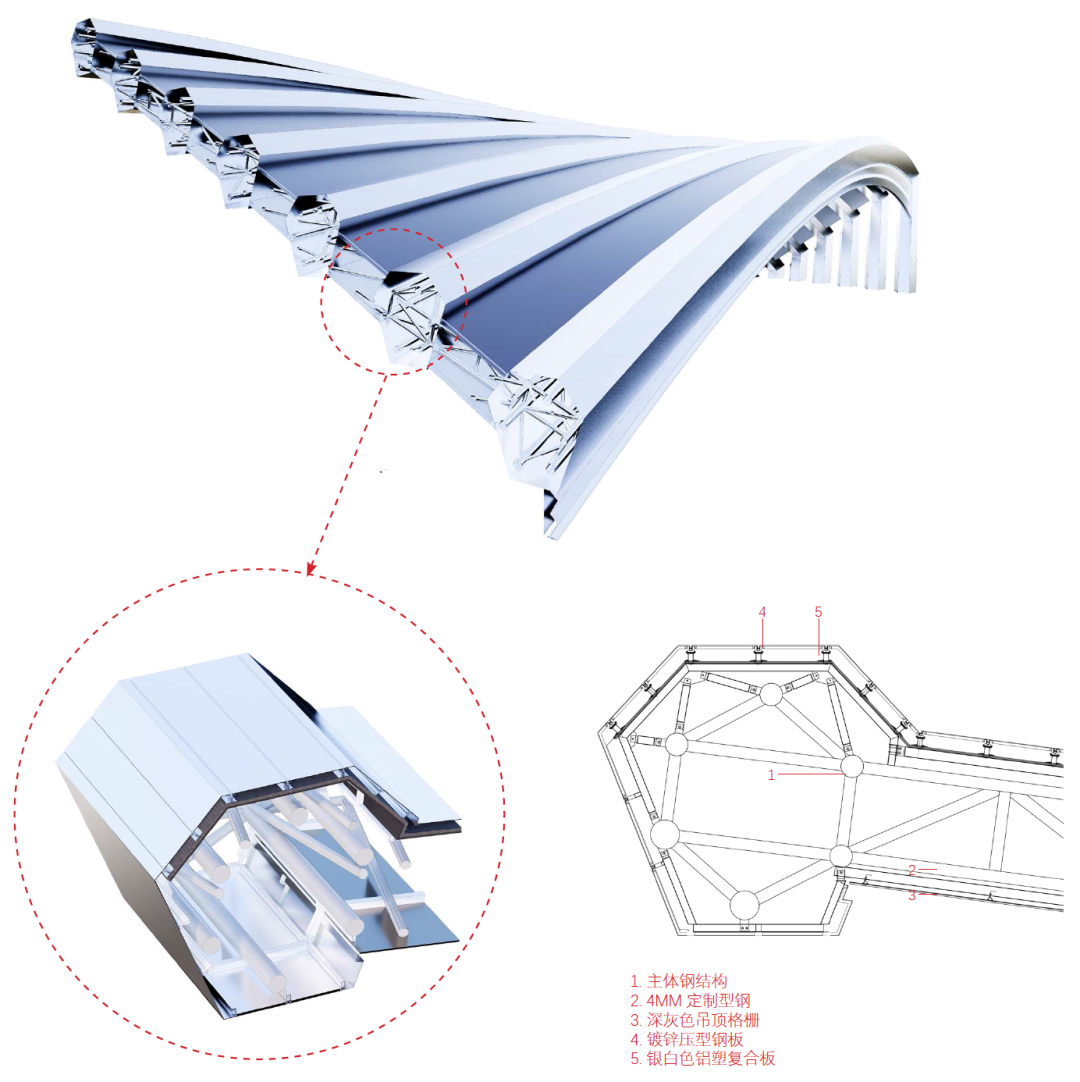

▲屋面标准段放大图

考虑各专业配合及后续施工深化，屋架设计全程使用参数化平台。将建筑造型转化为参数化数据，梳理出完整的生成逻辑，作为结构设计基准面。结构设计以屋面轮廓减去构造厚度，即可得到结构构件的包络面，确保结构与幕墙不干涉。屋面幕墙系统选型不仅要考虑外饰面效果，还需保证保温防水等技术性能过关。同时，造价也是不得不考虑的重要因素。

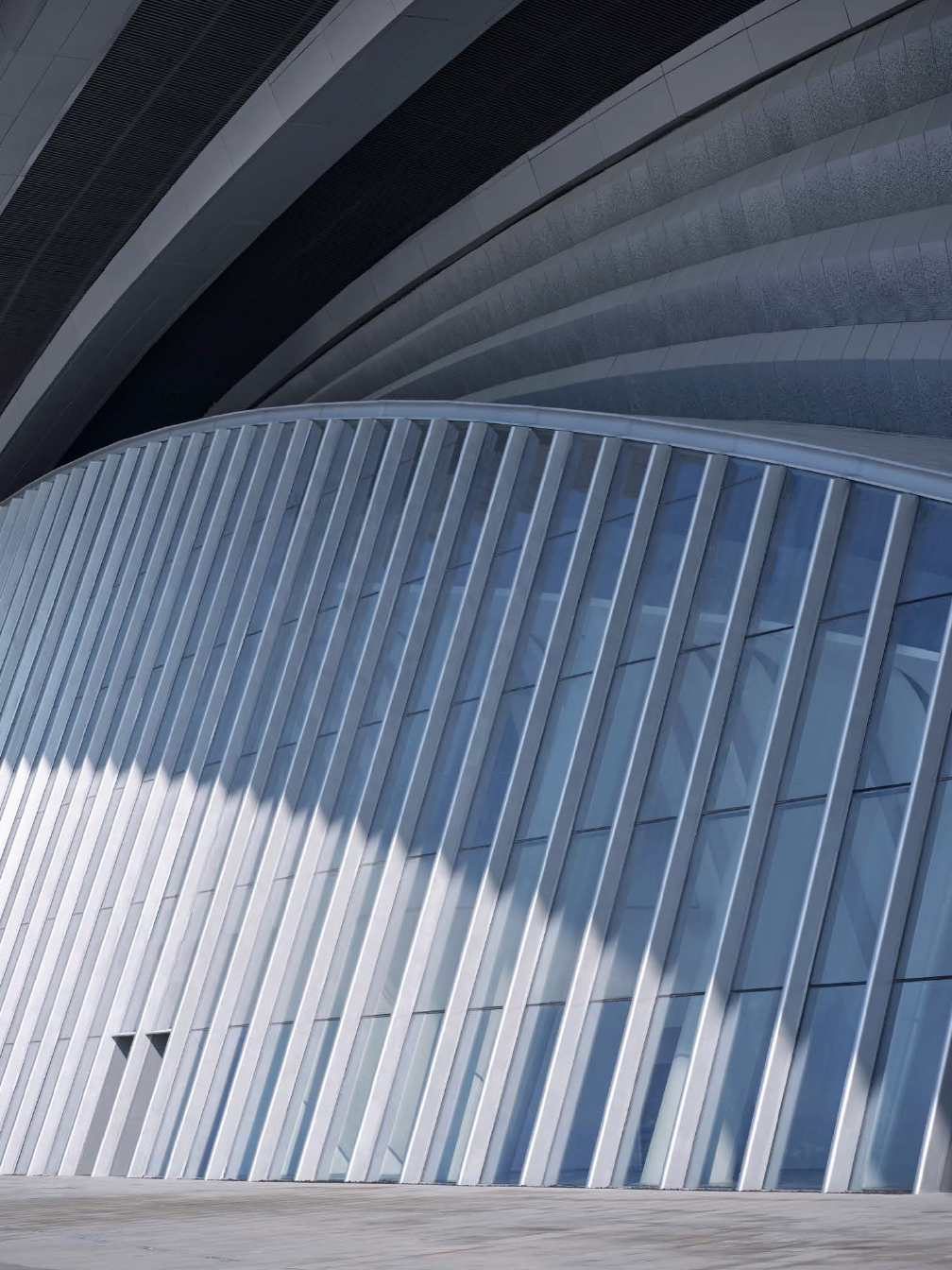

▲精度钢人视角

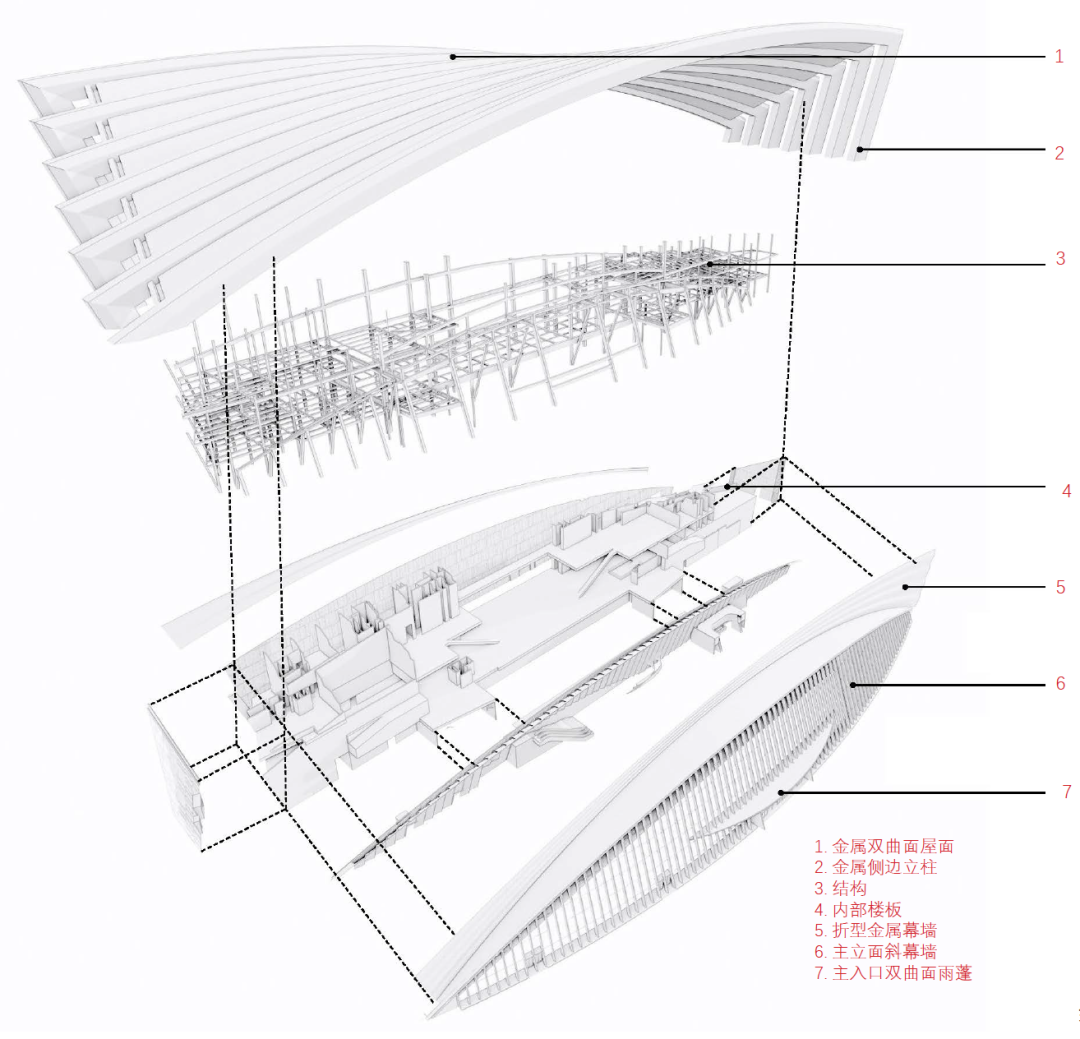

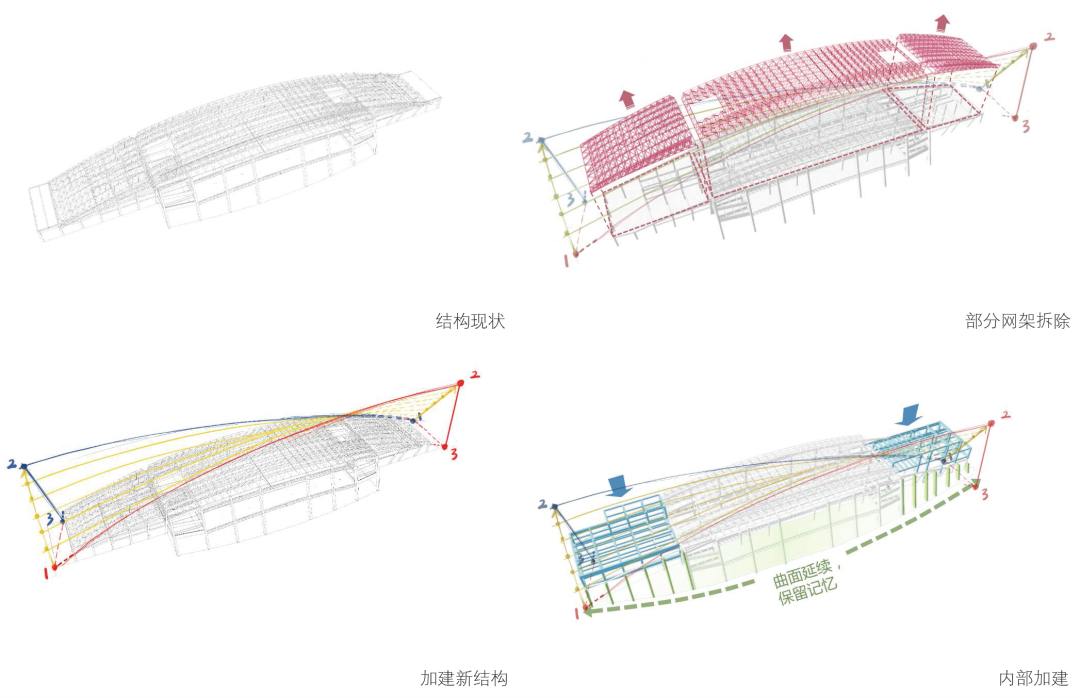

▲结构生成分析

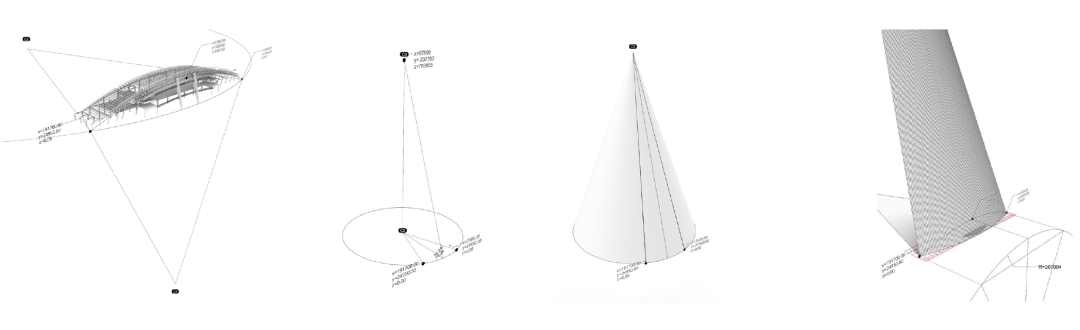

▲幕墙结构生成分析

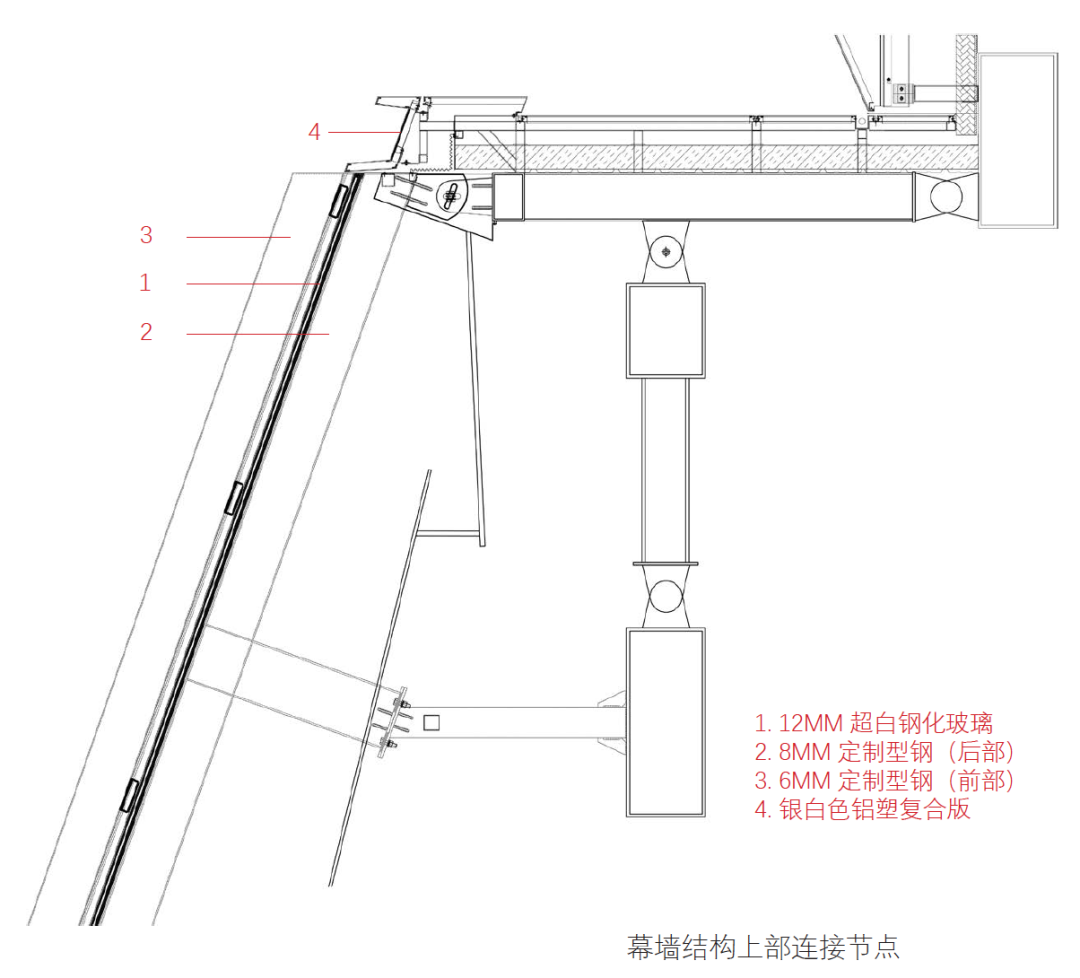

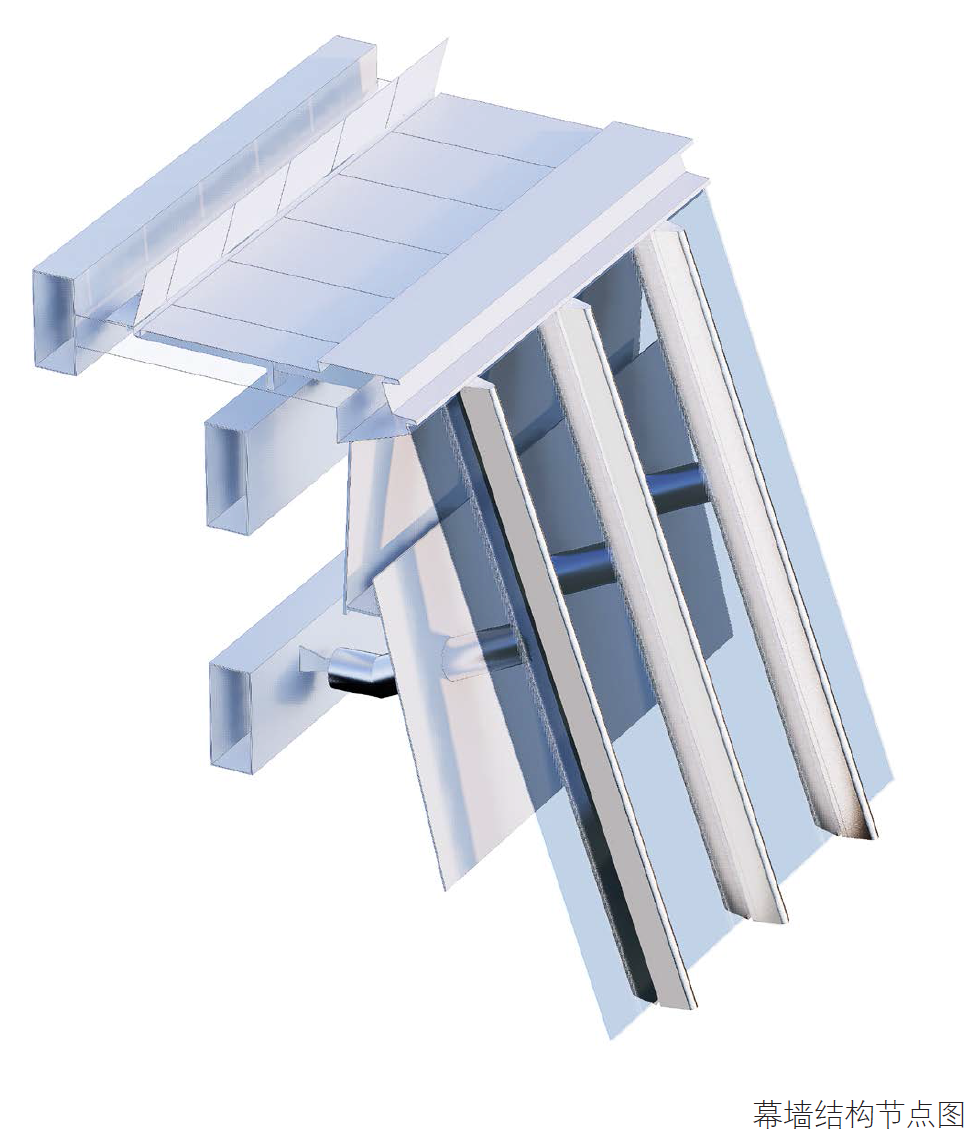

幕墙立柱作为幕墙主受力件，承担自重和水平荷载。常规的做法是结构在各层做连梁，立柱挂在横梁上，再支撑整个幕墙体系。但按这种做法必然导致一个非常复杂的结构系统。同时，作为改造项目，幕墙后侧大部分立柱都是既有混凝土柱，很难增加钢梁去支撑幕墙。在与幕墙顾问数次讨论后，最后选择了顶底承重方式，即地梁承受幕墙主要自重，顶部横撑承担幕墙水平荷载。除了这两个点，中间无需其他结构支点，透过幕墙立柱解决整体幕墙结构问题。

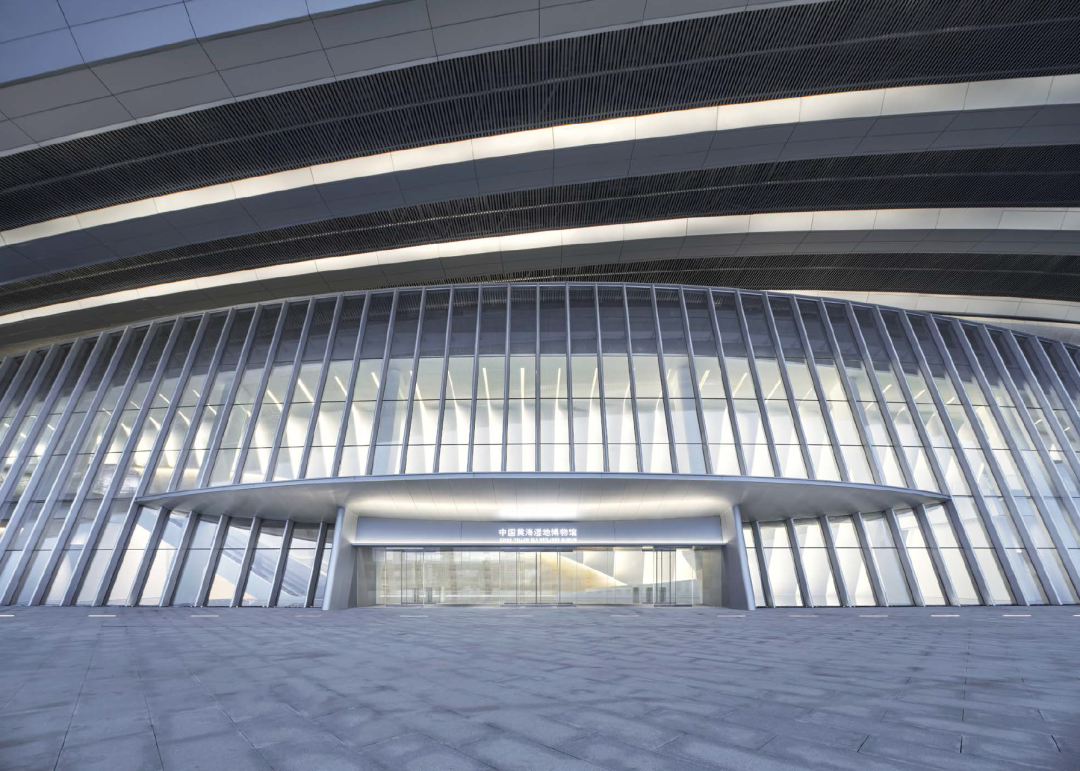

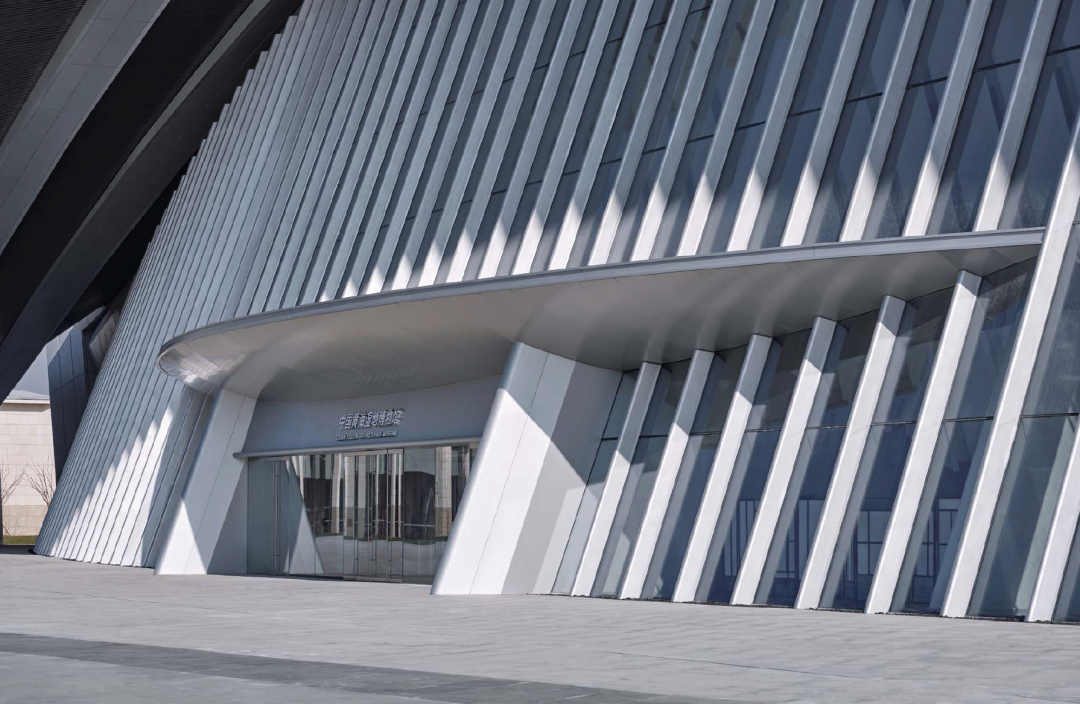

▲主立面幕墙系统

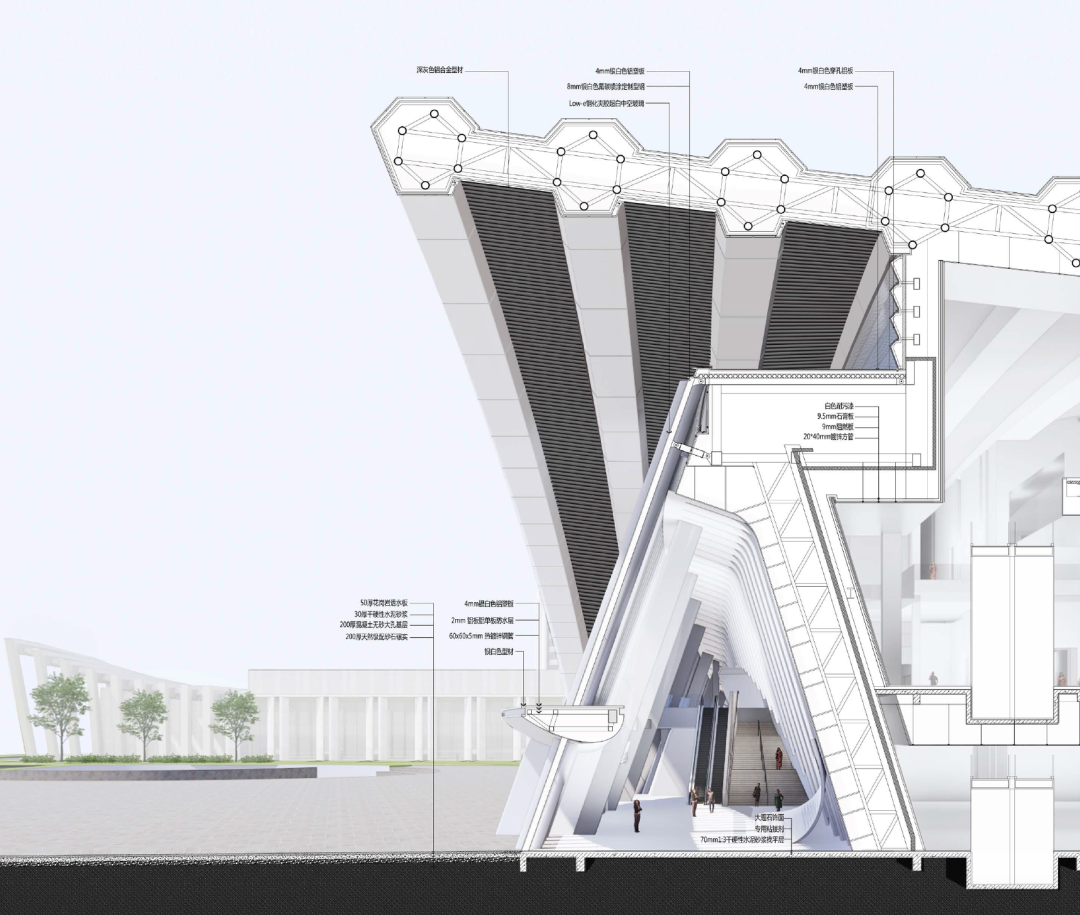

▲首层大堂剖透视

博物馆项目此受力系统优势明显，但带来的问题也显而易见，那就是如此大的跨度，幕墙立柱的尺寸必然会增大。对于高跨幕墙，常规的做法是做钢套芯，外包型材装饰。两层构造自然会增加立柱尺寸。基于以上考虑，深化设计选用高精钢作为幕墙立柱。最大宽度350的梭形钢立柱作为结构杆件，没有其他装饰面，可有效减小构件尺寸。同时高精钢可以整体加工，保证20m高度没有断缝。

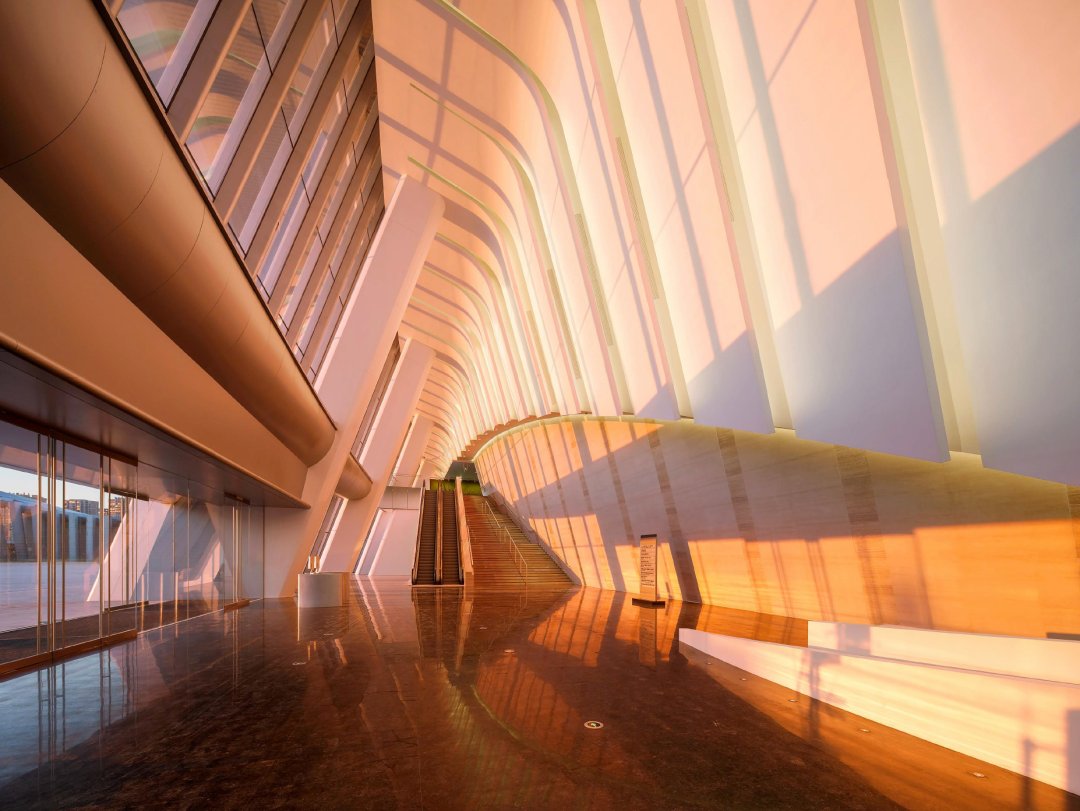

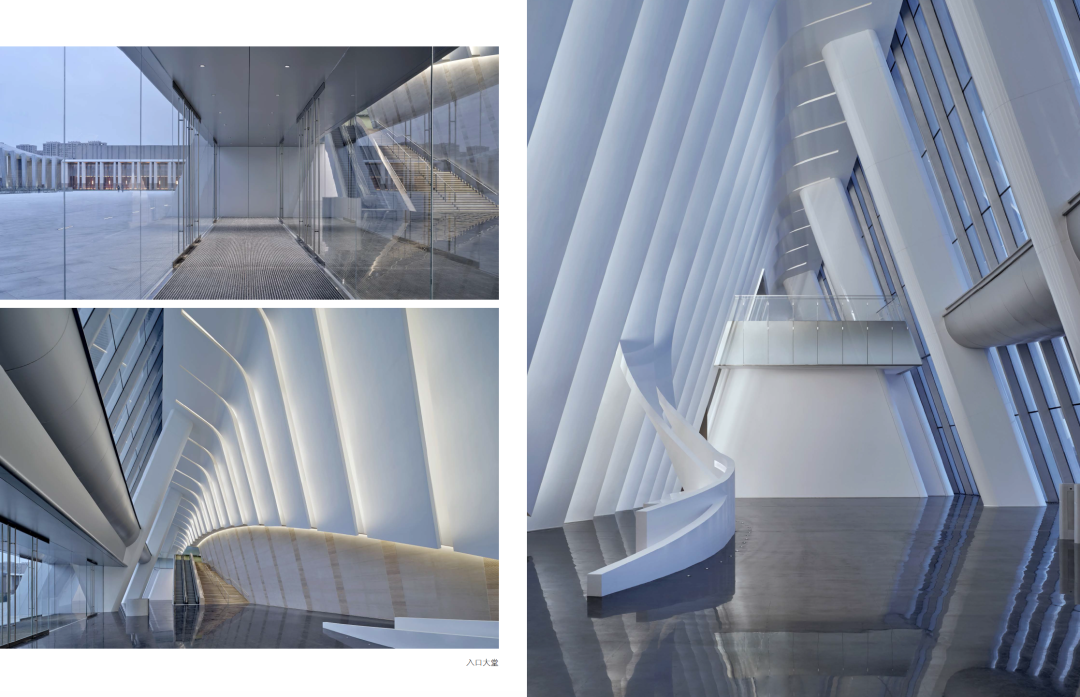

博物馆公区室内设计也是由都设完成，室内设计也延续了建筑设计的理念——简约、空灵的设计意向。室内设计的范围主要含括主要入口大厅及重要主空间，整体设计取丹顶鹤之羽和湿地沙洲为设计意象，黑白冷色调为主，强调空灵澄澈而又轻盈唯美的氛围。白色GRG背景墙采用非线性参数化设计，拟合丹顶鹤展翼的形态，与幕墙立柱的序列感相呼应。黑色大理石地面象征湿地水面，米色砂岩墙面暗喻露出水面的沙洲浅滩，远远望之有如一只栖息水边的丹顶鹤徐徐苏醒，振翅欲飞。
