2021年11月至2022年5月，南京市规划和自然资源局、雨花台区人民政府、河西新城管委会主办了秦淮新河入江口步行桥（暂定名）方案设计国际竞赛。“一叶扁舟”设计在本次竞赛中入选二个优选方案之一。
1
城市环境
步行桥位于南京明外郭-秦淮新河百里风光带与长江交汇处，横跨秦淮新河，西邻长江，多条滨江风光带和沿河景观带于此汇集。步行桥南北连通三桥湿地公园与鱼嘴城市公园。
2
设计策略
紧邻场地的长江沿岸已有多座桥梁。在形态上，这些规模宏大的跨江大桥大都采用斜拉桥、拱桥、悬索桥等结构形式。我们认为，再增加一座以结构识别性为特点的景观桥难以致敬长江大桥的宏伟，或许，也无法在其他桥梁的背景中共生。

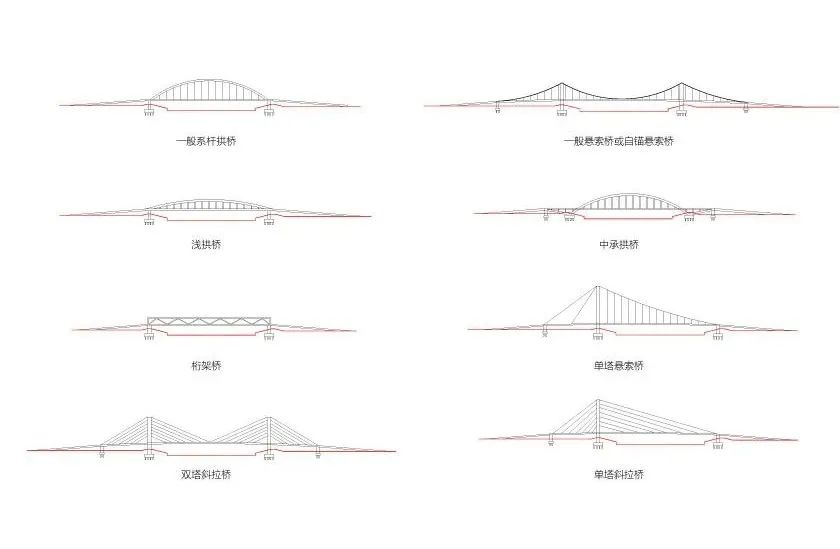

利用上部结构作为景观，结构体量较大的常规桥型
©和作结构建筑研究所
我们从体验出发，尽量降低桥身，希望步行桥能以更亲切的姿态横跨河面，与行人及游客更易亲近，让桥的地标性富有更多的内涵和使用价值。
在常见的低矮桥型中，悬带桥以及小矢高悬索桥会产生较大的基础水平力。同时，上述桥型受到结构受力的制约，形态较为单一，并且一般梁桥及斜腿刚构桥等复合形式受到结构技术层面的限制，考虑8%的引桥坡度后，全桥依旧需要80米以上的引桥长度，这对场地侵扰显著。而刚性杆斜拉桥、地锚斜拉桁架梁桥等特殊结构形式已均有经典案例在前。

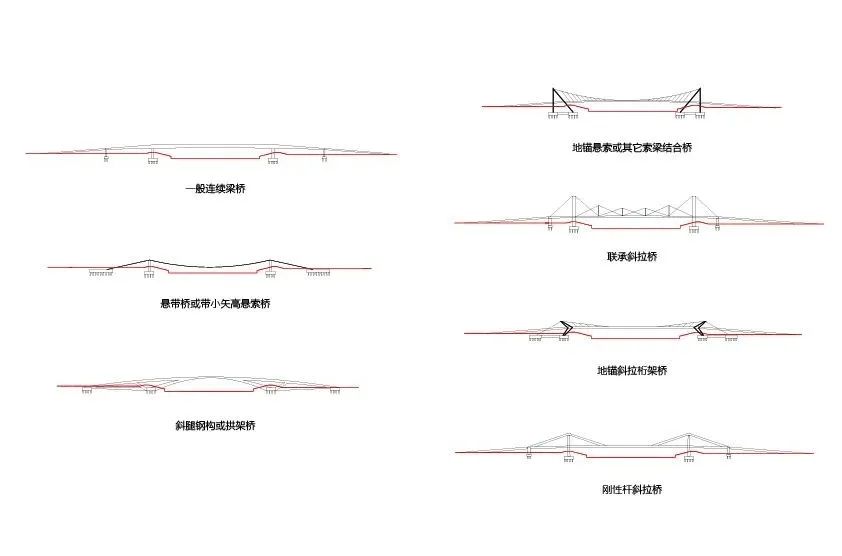

左：消隐结构体量的常规桥型
右：采用特殊结构系统作为景观元素的桥型
©和作结构建筑研究所
综上所述，我们采用了形式更为自由舒缓，姿态更为内敛儒雅，并兼具结构创新与标志性的空间翘曲异形梁桥。桥身总长约为286m，主体结构采用焊接钢箱型梁，主体厚度约为1m。

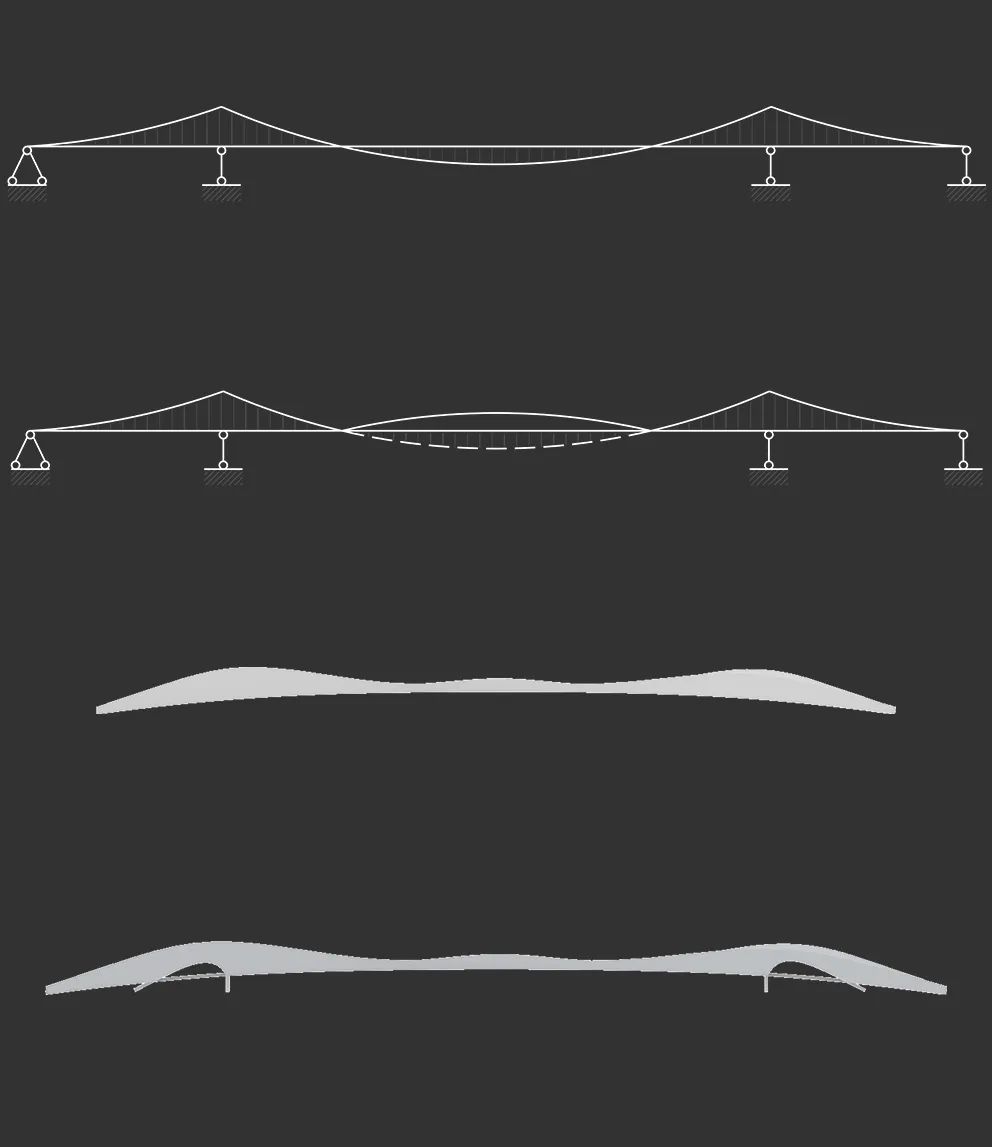

力学-形态生成©FCJZ+和作结构建筑研究所

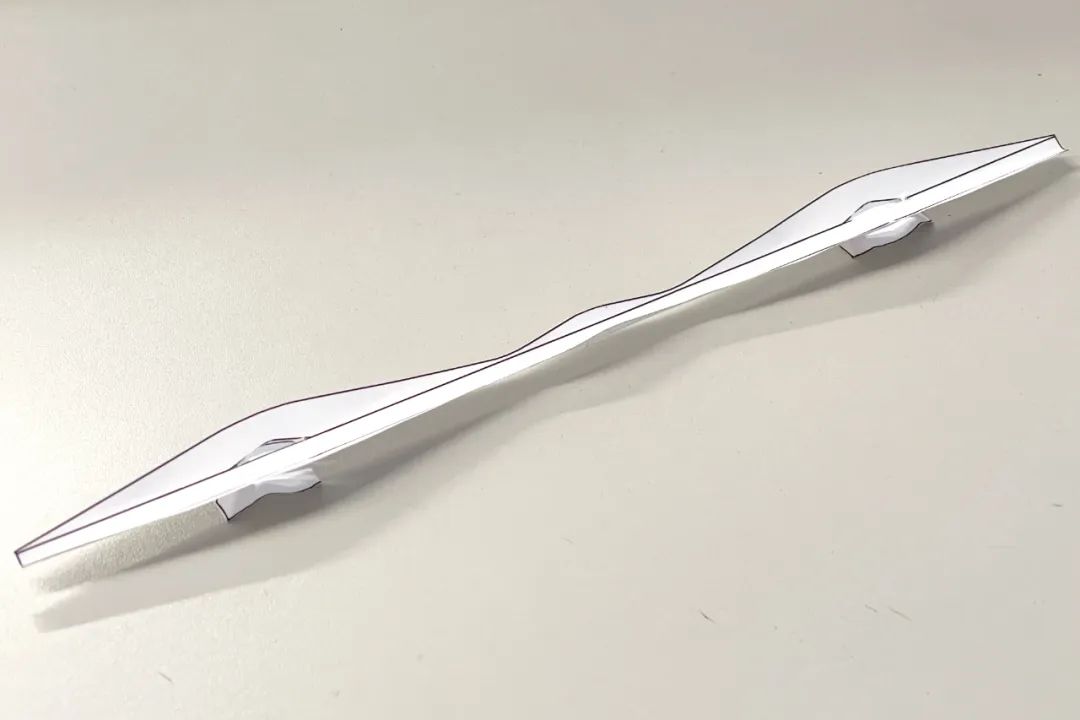

折纸找形 过程模型©和作结构建筑研究所
桥身形态根据三跨连续梁弯矩受力特性，利用折纸翘曲原型。桥梁立面翘曲形态与连续梁受力弯矩保持一致。桥面高度低，桥面轻微起拱，适当延伸边跨即可以较为平缓的坡度接入地面。桥墩处，采取了横跨河堤路面的形式，造型与桥体合并设计的同时又能满足防汛通道空间，并不增大桥身跨度及桥面高度。

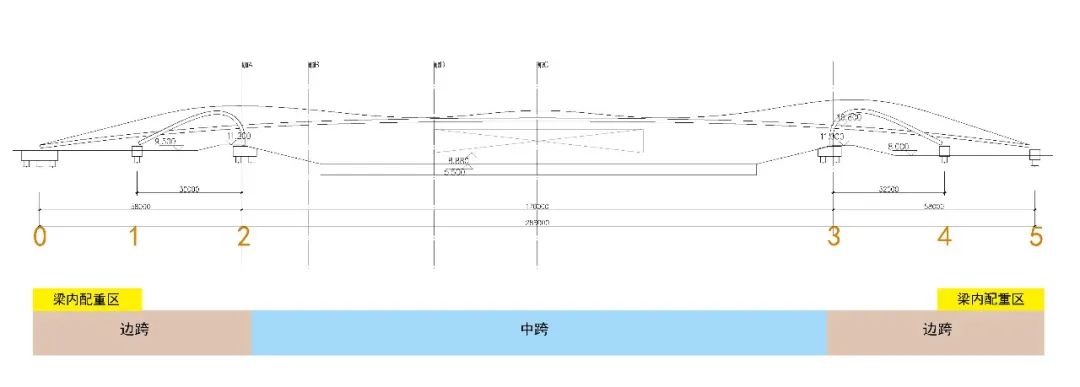

总体结构布局©和作结构建筑研究所

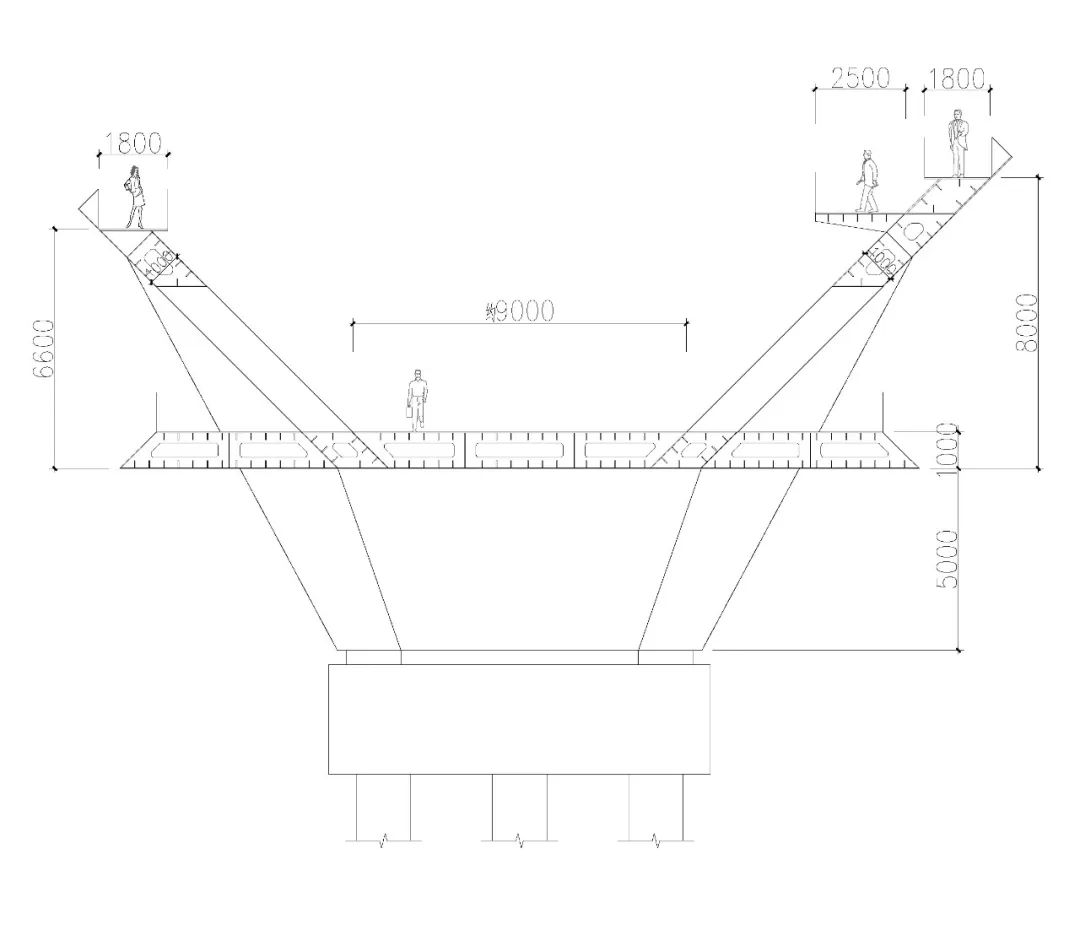

桥身结构剖面图©和作结构建筑研究所

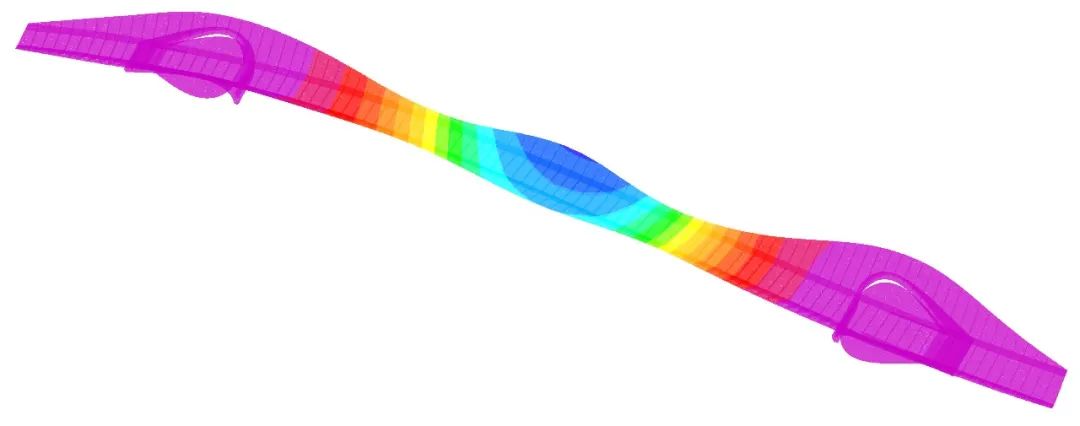

全桥活荷载变形©和作结构建筑研究所

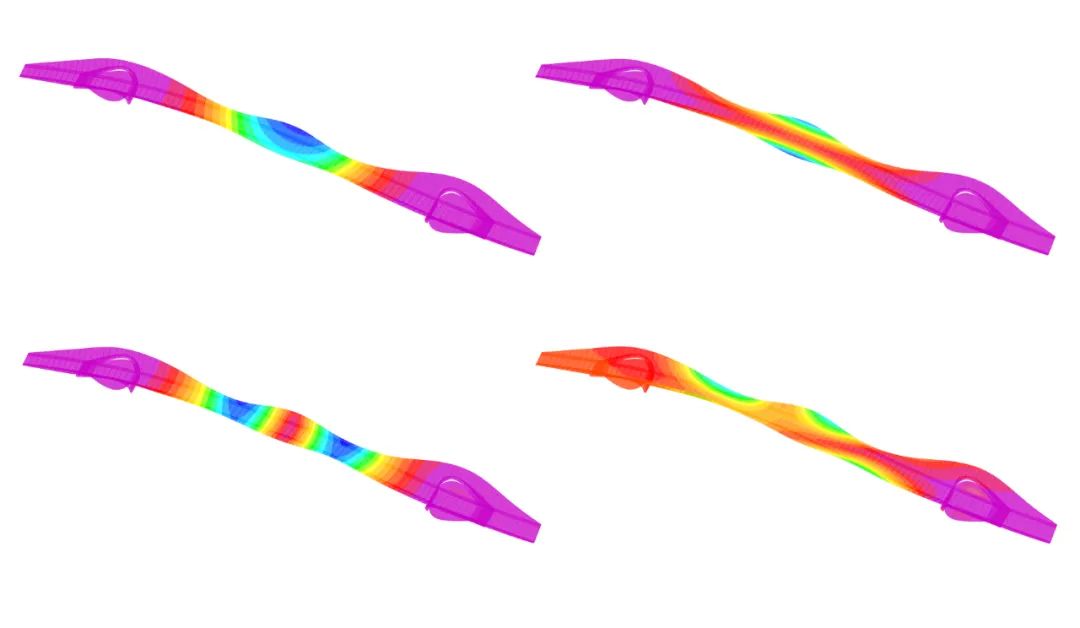

主要模态（T1-T4）©和作结构建筑研究所

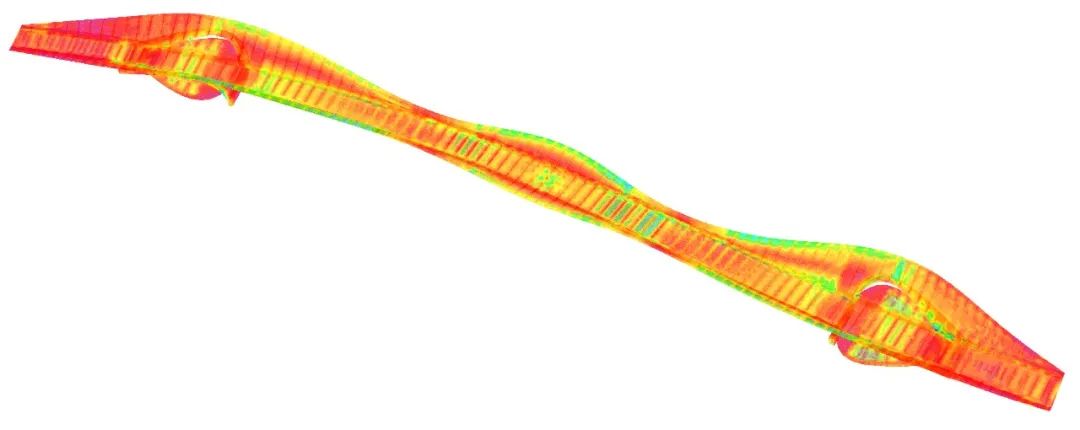

全桥壳元von mises应力云图©和作结构建筑研究所

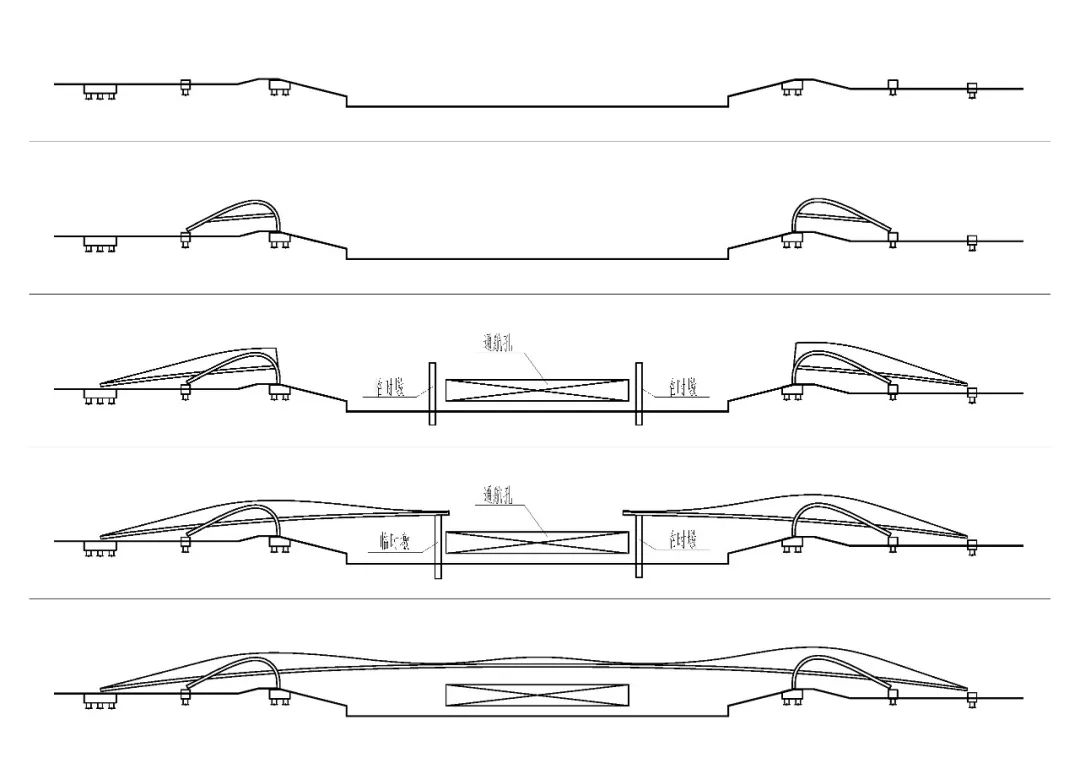

建造时序©和作结构建筑研究所
3
设计方案
“一叶扁舟”的概念，营造出“暮烟幂幂锁村坞，一叶扁舟横野渡”的人文山水的意趣©FCJZ
从远处看，桥体如一片竹叶飘落在江边，窄叶形的桥身靠在两岸。我们希望通过“一叶扁舟”的设计理念，向世界传达，南京这座人文城市的温润气质。
从长江上空俯瞰步行桥©FCJZ
日夜交替©FCJZ
步行桥有三条因结构形态生发的不同路径供人行走，带来多种游览体验。主桥面平缓悠然，在两翼翘曲的包裹下犹如山谷穿行，道路两侧设有多处观景平台，邀人驻足回望。主桥面两侧各有一条步行带，高低起伏犹如攀登山峦，可达公园的至高点，远眺长江近观河西。
两侧翘曲即顺应了受力的形态，也丰富了游历桥面的体验©FCJZ
“山谷”两翼好似拱门的观景平台©FCJZ
桥面观景平台©FCJZ
作为万里风光带的起点，步行桥或许不再仅是通行的途径，更应是抵达的目的。
相较于通往彼岸的迫切，我们更在意如何体验沿途的风景。因此，我们希望整座桥本身就是一个园林，是公园的一部分，它将带来的是如穿行园林中的游览体验。行人大可放慢脚步，在桥上行走、瞭望、居坐、游憩，旨在打造一个人与人的社交场所，既是桥，也是园。
桥心休息平台©FCJZ
两侧曲翘的主步道©FCJZ
桥上活动之马拉松©FCJZ
桥上活动之艺术表演©FCJZ
桥面的种植区域，我们借鉴了古典园林中的植物，希望能创造出古典园林中的幽雅意境。创造一个人与自然的交流空间，既能观景，也是景观。
种植区域考虑以种植箱的形式，并在饰面架空层内布设自动灌溉系统，降低维护难度。

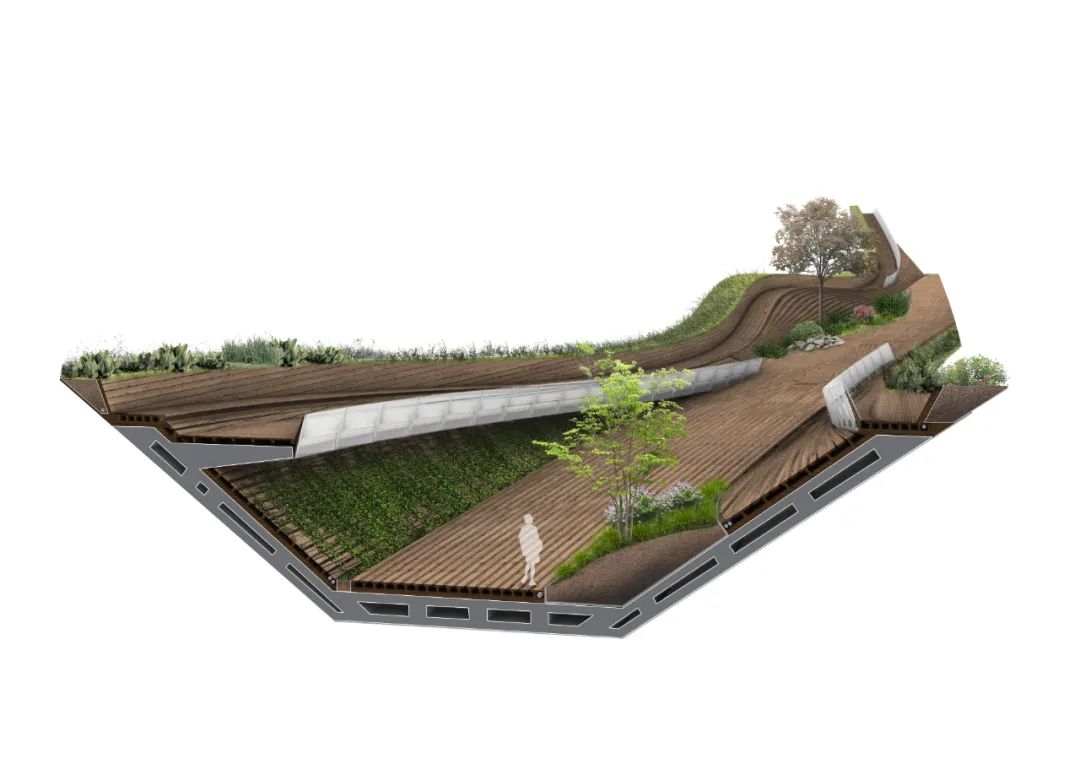

种植剖面示意图©FCJZ

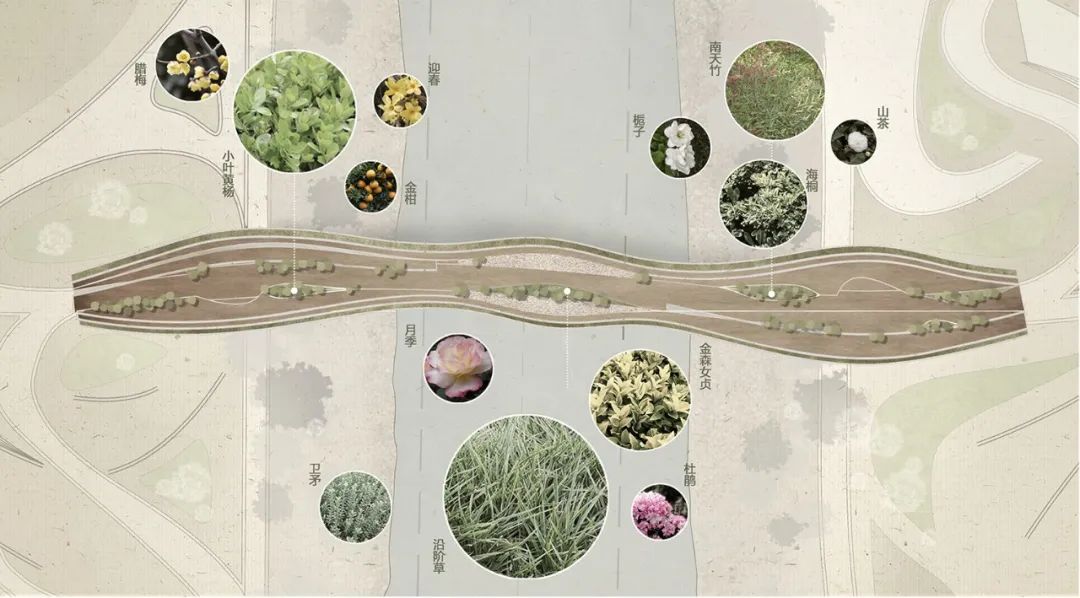

桥身植被设计©FCJZ
我们将“流觞曲水”的意向印刻至场地中，构成地形的起伏变化。而桥面也仍是公园的一部分，是公园的延伸。我们渴望能创造园林般的行进体验，这一体验也伴随着行进，蔓延至另一侧的公园中去。
流觞曲水 意向图©FCJZ
意向图长卷©FCJZ
在“落叶”落下的位置激起水波纹状的“涟漪”，将成为两岸主要景观的要素。层层涟漪，将成为供人休息的座椅，人们可以歇足小憩。
由桥下公园回望步行桥©FCJZ

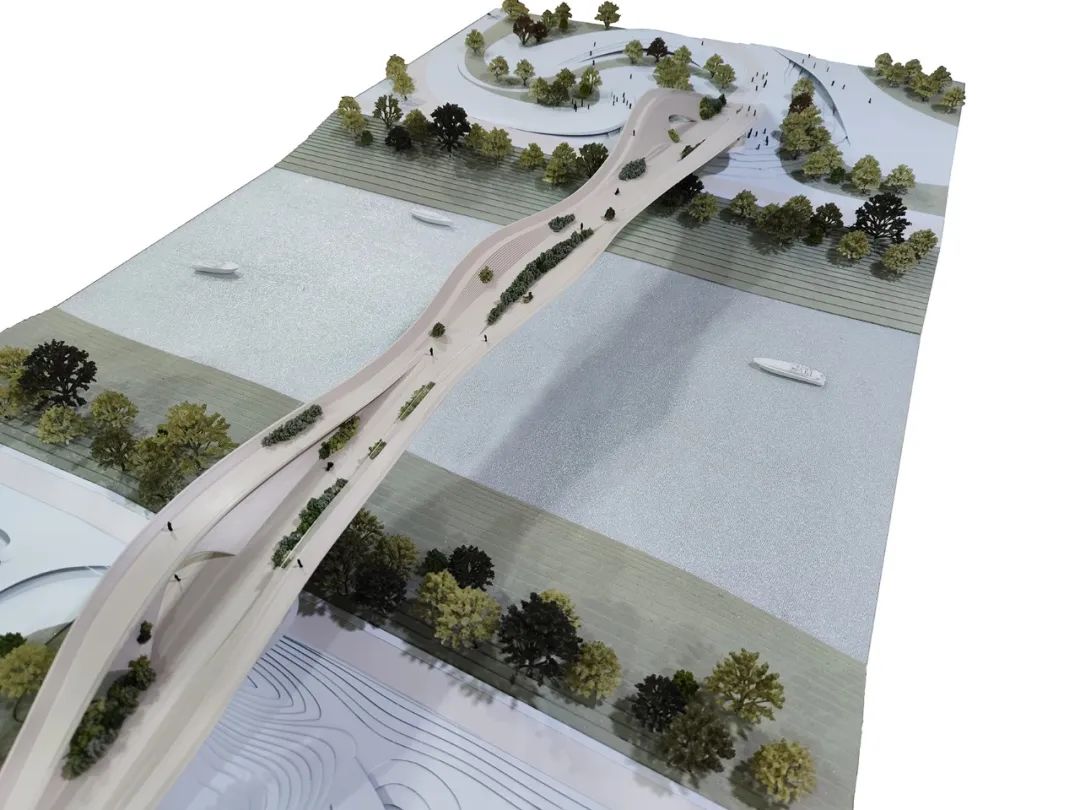

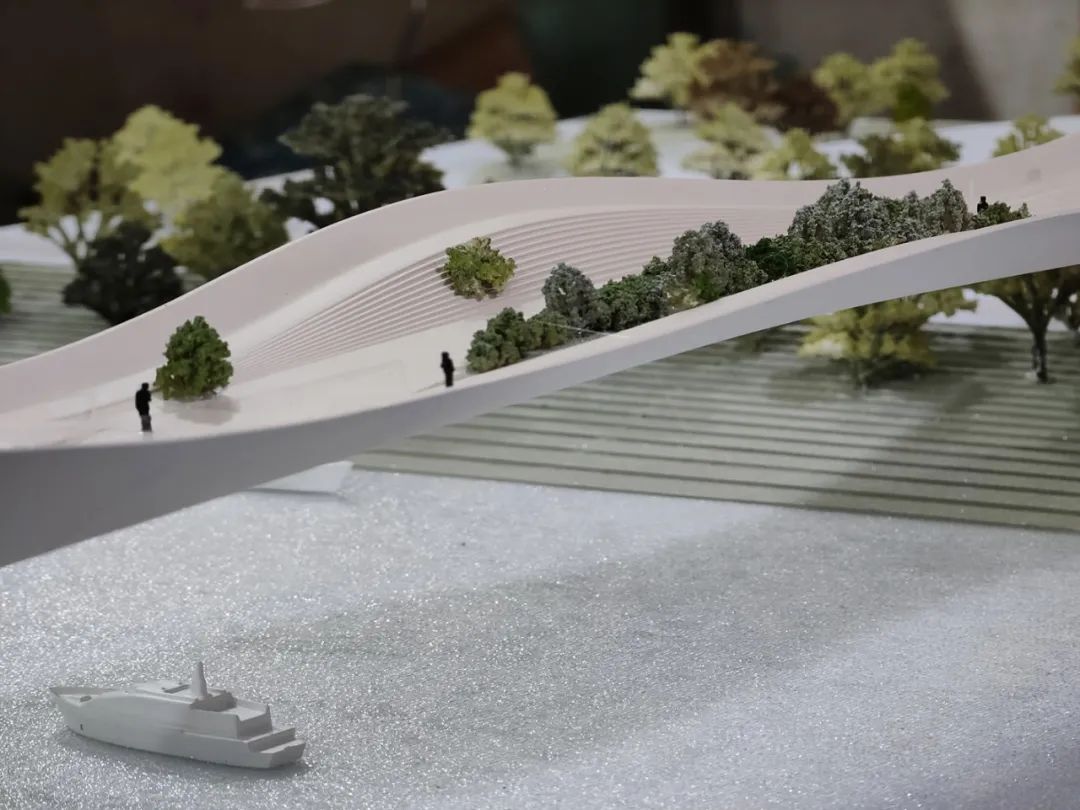

模型展示
