加蓬让蒂尔足球场是 CCDI 悉地国际与 CSCEC 中国建 筑工程总公司中建刚果(布)有限责任公司合作的首 个海外 EPC 项目。从项目概况、项目特色、设计策略 等方面回顾足球场的设计历程,提出简洁、经济、适应、 快速的建造逻辑,同步优化建筑空间,以期为 2017 加 蓬 31 届非洲杯助力。

01

从体育建筑到海外EPC

*

专业化的足球场与常规的田径体育场有所不同,其建造标准和工艺水平更为细致和紧凑。对任何建筑设计公司而言,完成一座国际水准的专业足球场设计,都是一段荣耀的职业历程。

非洲杯全称为非洲国家杯,由非洲足联主办,是非洲大陆最高规格的国家队比赛,地位等同于欧洲杯、美洲杯和亚洲杯等其他大洲的洲际大赛。加蓬是2017年非洲杯的主办国,2015年CCDI悉地国际与中国建筑联合体赢得国际竞赛。这是CCDI设计的第一个洲际专业足球场,也是CCDI继2015年刚果布拉柴维尔体育中心非洲运动会主场馆设计之后,在非洲大地上设计的又一座具有影响力的高级别体育场馆。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

∆ 场景透视图

自2015年4月中标至2016年底,CCDI悉地国际参与完成该项目EPC全过程,并与中建刚果(布)有限责任公司通力合作:从设计、沟通、审批,到采购、运输,再到施工建造的各个环节,实现了无缝衔接,统筹安排,快速设计建造,保障项目的顺利推进。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

∆ 夜景鸟瞰

让蒂尔足球场地处加蓬共和国西部沿海城市让蒂尔港市,风景优美,地理位置优越。建成后的足球场总建筑面积约19546㎡,共4层,可同时容纳2万名观众。功能设施及场地设施满足FIFA 2011设计要求。主体育场为一个综合性的建筑,功能包括办公,酒店和商业。2015年7月18日,让蒂尔港足球场的奠基仪式上,加蓬总统阿里·邦戈邀请阿根廷头号球星梅西垒砌奠基石,至此,项目进入全面建设阶段。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

∆ 梅西垒砌奠基石

02

异域风情的国际赛场

*

加蓬,一个金色浪漫的国度

加蓬共和国位于非洲中部西海岸,横跨赤道,森林资源丰富,覆盖率高达85%,毗邻大西洋,海岸线800公里,矿产资源丰富。因此,国旗“绿、黄、蓝”三色,分别象征“绿色之国”、“金色矿产国度”和“海洋国度”。加蓬历史上曾为法属殖民地,因此,不论身处城市街头还是沿海沙滩,都随处可见法式风情的活动场地、休闲餐厅。阳光、沙滩、金色的大楼、低矮的云层,均散发着浪漫的气息。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

02

异域风情的国际赛场

*

在地域和诗意之间开展设计

总体布局以主球场为核心,呈现“光芒万丈”的辐射状布局,这个形态在象征意义上更能体现球场的地标感。四周分散布置热身场地,包括一处300㎡的配套用房、3片标准网球场、2片标准篮球场、1片标准手球场、1片标准排球场,以及配套停车场和景观绿化。整体布局较为理性简洁,建筑主体犹如金色的宝石,散发着光芒,照射到大地,以此含蓄地寓意美好的愿景。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

∆ 加蓬让蒂尔非洲足球场透视图

建筑形态犹如一颗温润的金色宝石,屋面上金色的铝镁锰金属板与通透的阳光板,形成不同层次的光影质感,给内场带来丰富的空间效果。立面整圈采用层层海浪的机理,打造统一而富于活力的整体形象。内部看台、坐席区呼应加蓬国旗颜色,在赛场体现主场氛围。观众通道设置不同饱和度的颜色,呼应金色罩棚,标识出入口分区。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

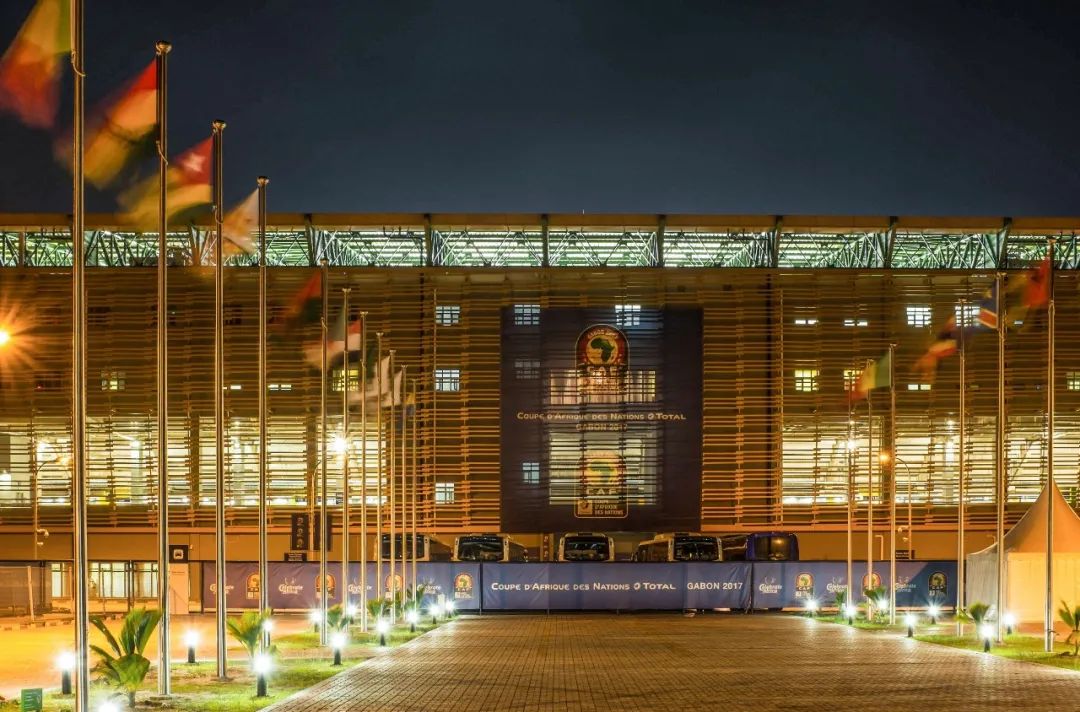

∆ 主入口夜景

03

面向非洲地缘快速建造设计策略

*

集约的功能架构和空间组织

主体建筑首层外轮廓尺寸为201x161m,四角为四分之一圆弧,整体接近长方形。二层看台外轮廓与首层轮廓一致,为单层连续看台共28排,分设30个观众出入口,以满足2万名观众的疏散要求。观众疏散平台高5.4m,在四个方向分设两部6.6m宽的观众楼梯,共计8部。看台为钢筋混凝土框架结构,最高点标高为14.25m,上部覆盖了与看台平面形状相似的环向钢结构罩棚(宽36m),其投影可完全覆盖观众看台。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

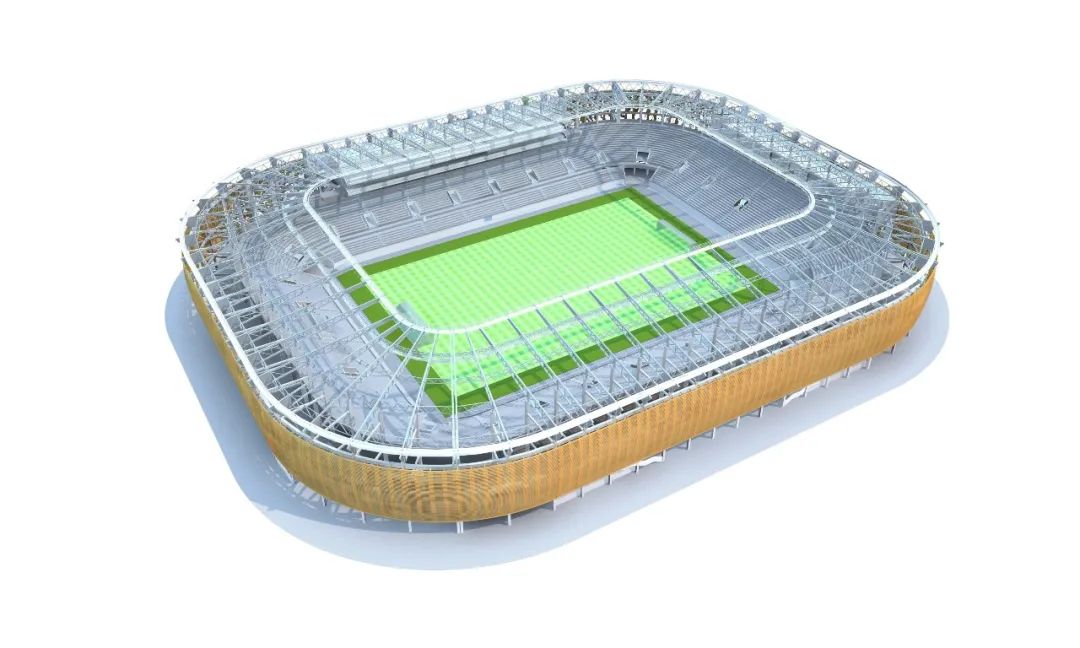

∆ 足球场屋盖模型

在首层西侧,集中布置贵宾、官员、赞助商、运动员及随队官员、裁判员、新闻媒体、赛事管理、场馆运营、安保、设备用房及训练用房等主要功能用房;南侧布置为运营用房及预留空间,包含器材库、设备机房、管理用房、卫生间等配套用房;东侧布置为运营用房、消防水池、生活水池、UPS等设备专业机房,并布置无障碍坡道直通进入无障碍坐席区,方便快捷。在东南、东北、西南、西北方向附近共有4条通道满足足球场场内与场外环形车道连通,方便应急车辆及货物运输。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

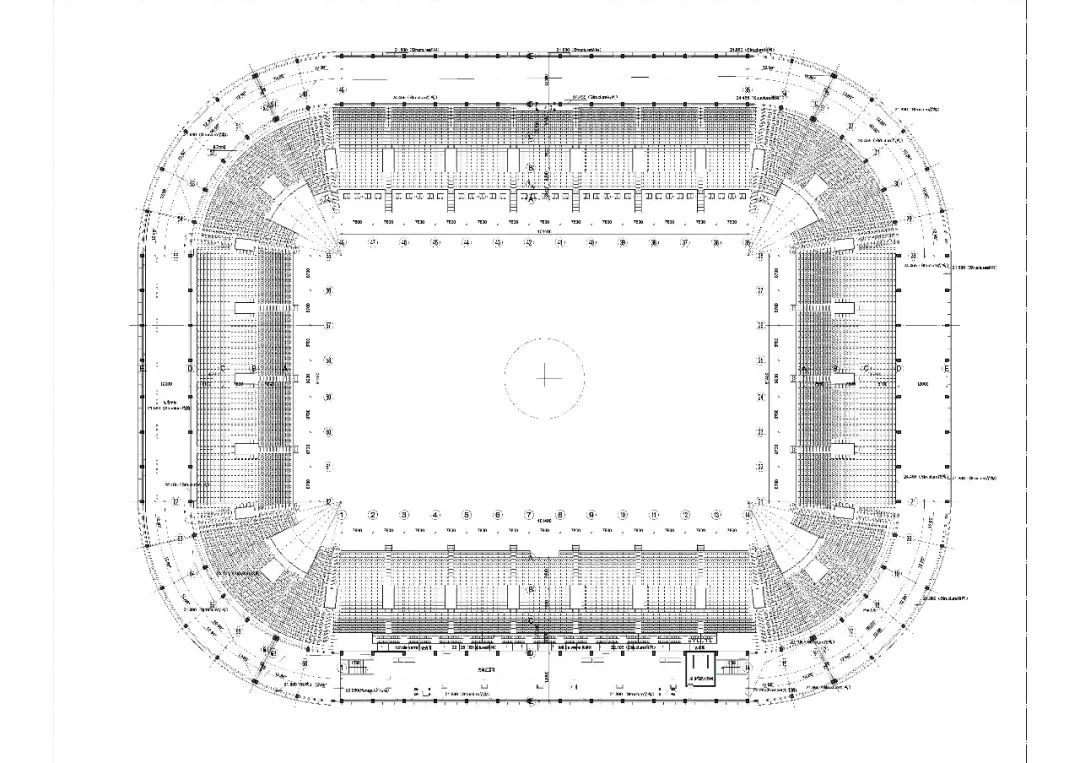

∆ 看台层平面图

为了方便管理,我们为各类人群设计了不同的流线;二层(相对标高5.400米)为观众入口层和观众集散室外平台,经引导后,通过30个看台入口抵达看台,高效地组织人流,满足疏散,控制平台面积,能够在快速建造与经济性之间达成平衡。无障碍观众的入口在首层东侧,可通过坡道,直达2米标高的无障碍席位,无障碍停车位和无障碍卫生间布置在附近,提供便捷服务。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

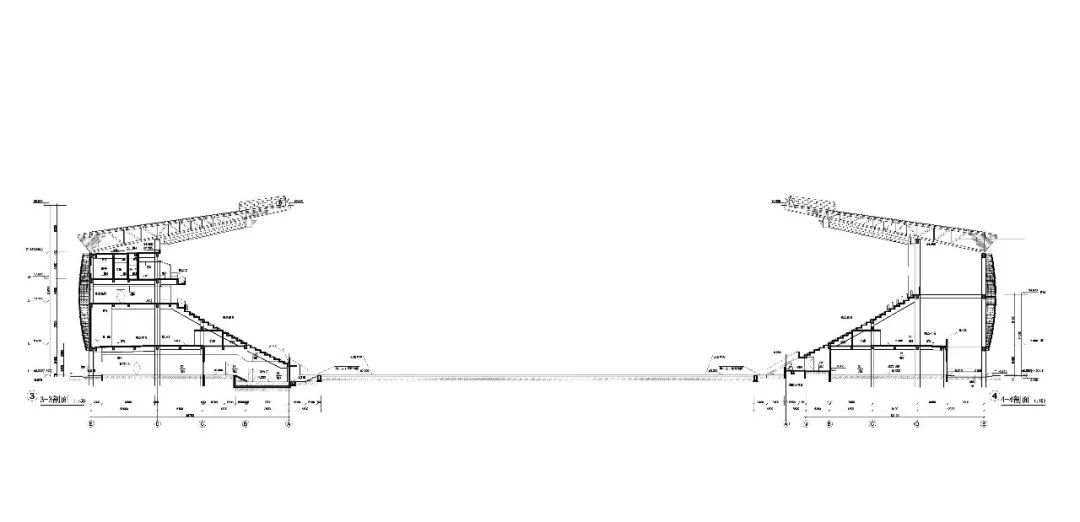

∆ 东西轴线剖面图

西侧三层、西侧四层为总统包厢、VIP包厢及配套的服务设施,包厢中均含独立卫生间和配餐台。贵宾从一层西侧进入大厅,通过专用电梯到达四层总统包厢进而到达主席台。包厢贵宾入口位于一层西侧,通过专用电梯到达三层,进入相应的包厢。整个观赛区域分区明确,避免了交叉流线,满足了地域政治文化的需要。

03

面向非洲地缘快速建造设计策略

*

简洁、经济、适应快速建造的技术逻辑

在非洲从事建筑设计,不得不面对是是其炎热的气候环境下对于建造环节的诸多限制,加蓬足球场所在的场地土层单一,其主要由浅白色-浅灰色的干净细砂组成。在体育场北边局部地区2m-3.5m埋深之间存在可压缩层,面积约6000㎡,地下水介于1.5m-1.8m。方案既要应对不利的现状土地条件,又要综合考量结构的整体性和经济性。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

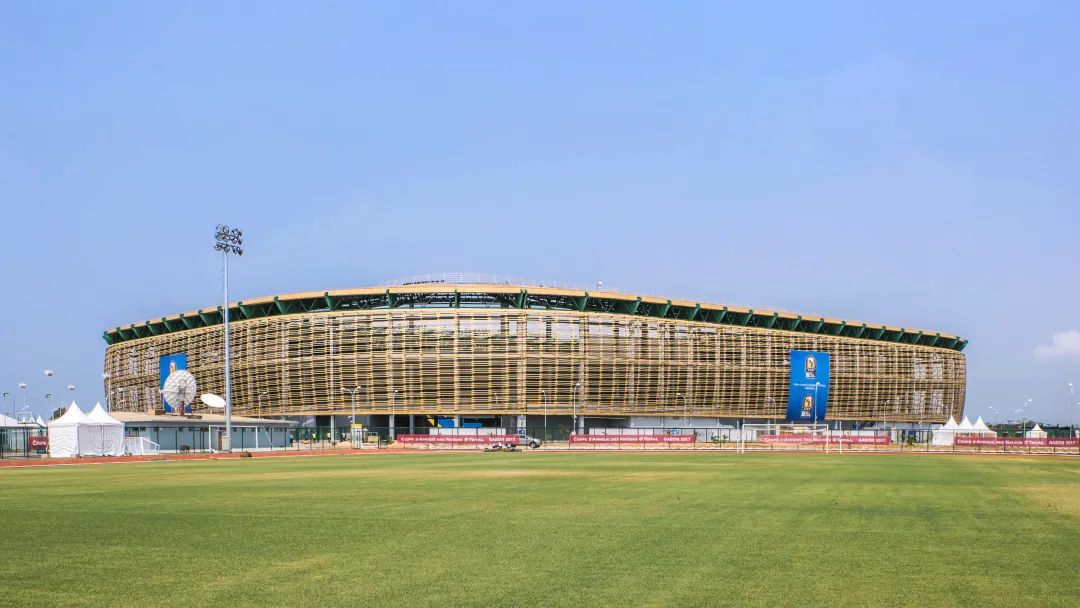

∆ 从训练场看主体育场

项目采用下部看台现浇混凝土框架结构体系,上部钢结构径向主桁架、环向次桁架及水平支撑形成的空间悬挑钢桁架受力体系,屋面采用金属屋面和实心聚碳酸酯板,减轻结构自重。下部看台的楼盖采用主次梁砼楼盖,看台利用建筑踏步形成密肋楼盖。下部混凝土结构在四个角部出入口设置各设置1道永久结构缝,缝划分为4个截断,每个截面最大长度近160米,属超长混凝土结构,体量大。对各混凝土截断拟通过采取合理的技术措施实现超长设计,采取了各种措施来减小因结构超长引起的混凝土收缩和温度应力的不利影响。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

∆ 剖面设计分析图

上部钢结构屋盖在对应位置设4道永久结构缝,整个上部钢屋盖通过内、外支座铰接支承于下部砼结构柱顶。径向悬挑钢桁架向场内悬挑约24m, 悬挑根部高度2.5m,为了增强钢结构屋盖的整体稳定性,在钢结构桁架中部及内、外支座处设置了5道环向平面桁架,及上、下弦系杆及水平交叉支撑。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

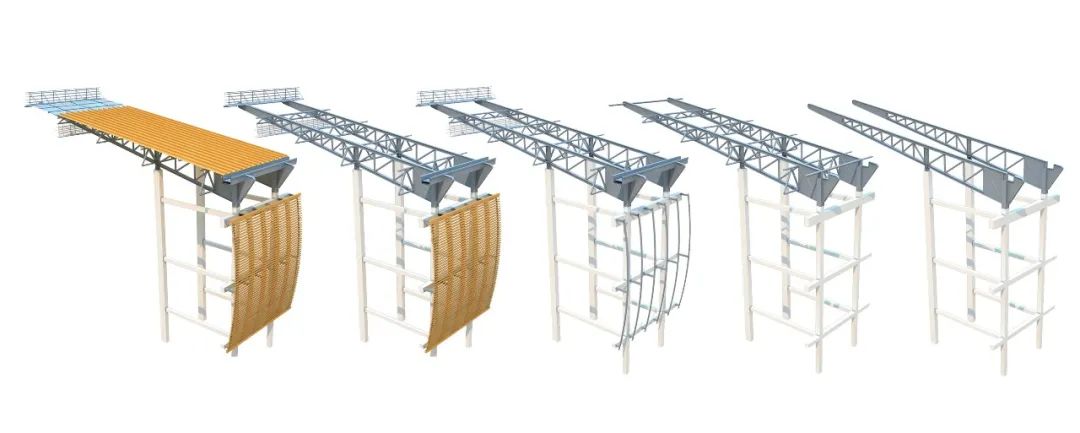

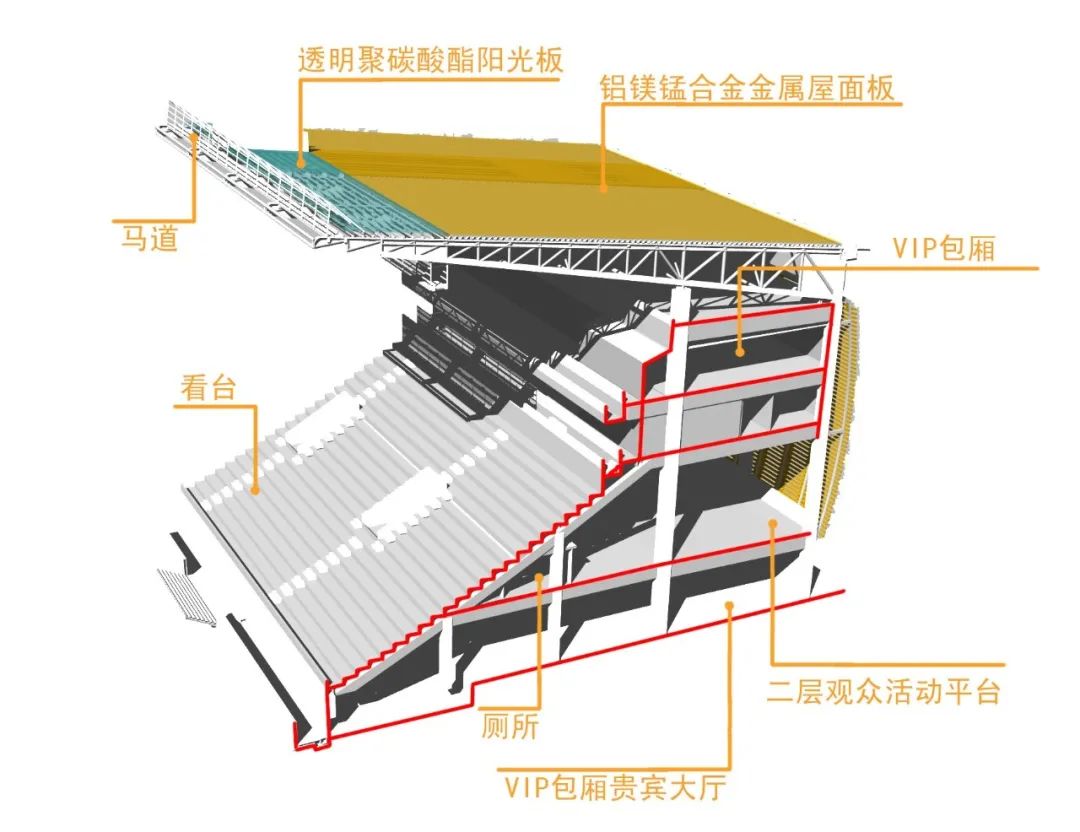

∆ 表皮单元剖切示意图

完整的钢结构罩棚覆盖全部观众座椅。罩棚由两部分组成:内侧的透明部分采用实心聚碳酸酯板(阳光板),其具有质量轻、透光性强、便于施工安装等特点,有利于局部阳光投射至场内,满足天然草坪的生长需求;外侧不透明部分由压型金属板组成,外形美观、质量轻、强度高,便于施工,是大型体育场罩棚的首选建筑材料。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

∆ 场地实景

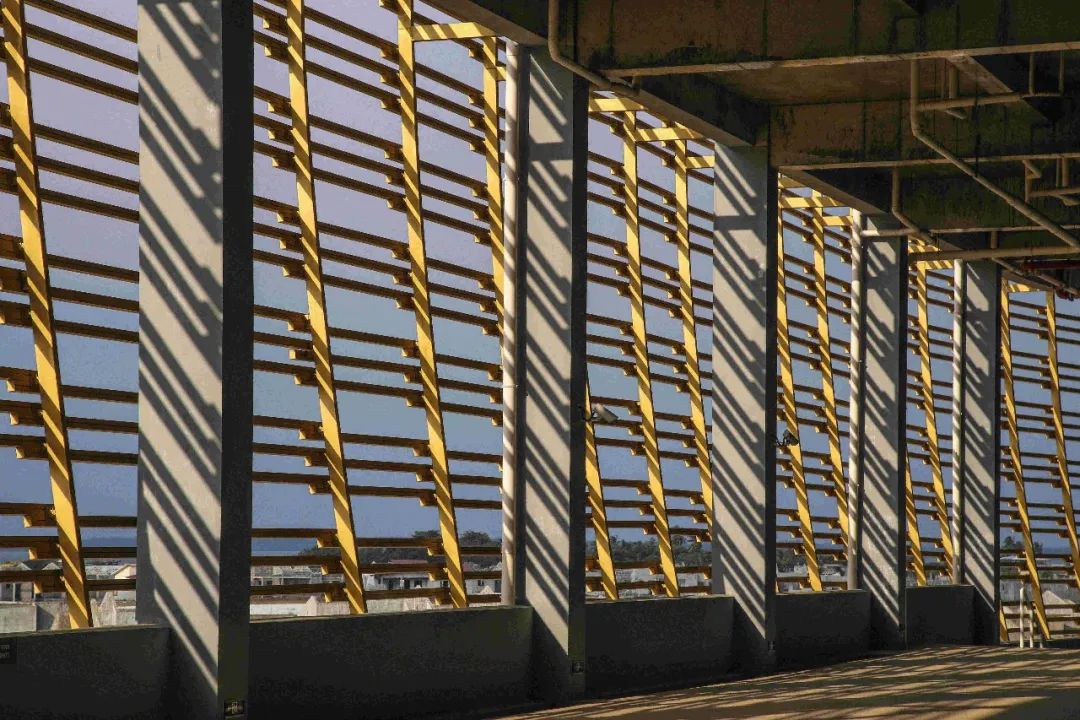

立面采用铝合金格栅,外涂氟碳漆。在每榀主檩处形成搭接,每柱跨为一个标准单元,每个单元等分三份,每根铝合金格栅截面尺寸为100㎜×150㎜,每两根形成搭接关系,再与下一根形成100mm的间隙。通过精确的计算,采用“3”的模数,最终形成统一连续的立面效果。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

∆ 罩棚背面空间

2016年初,随着设计、审批、采购、建造的逐步完善,设计节奏终于在紧张的氛围下有所缓解,但是工期节点、设计品质和施工质量仍受到加蓬共和国政府和大型工程委员会的高度重视。当下部混凝土施工已经基本完成之时,项目仍然存在很多漏洞和不足,需要在紧张的建设过程中同步优化,调整部分功能,保证建成效果精益求精。借鉴刚果布拉柴维尔体育场馆的成熟经验,现场设计团队与法国监理和大工委高效沟通,及时保持对现场施工各个节点的监控,准确解决过程中的遗漏和不足,保障施工高速准确的推进。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

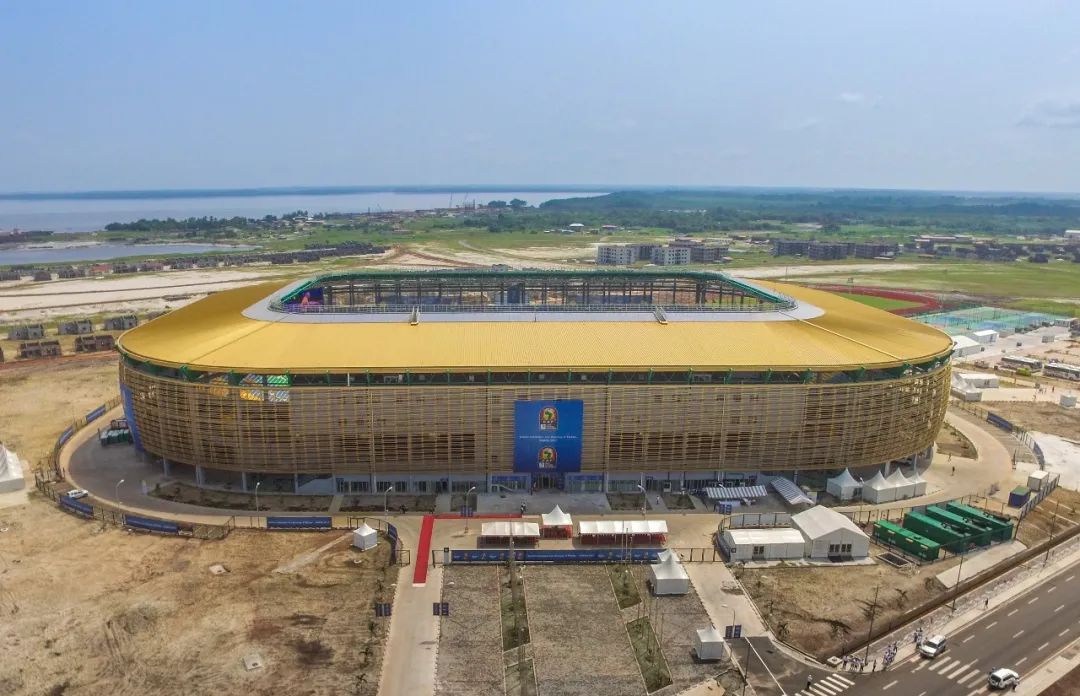

∆ 球场主体工程接近竣工

2016年底,项目提前顺利竣工交付,得到加蓬总统及各级政府部门的极力赞扬。CCDI与中国建筑的联合体依靠强大的技术与实施能力,赢得中西非国家的巨大口碑,也为我们后续赢得2018非洲杯手球馆项目奠定了坚实基础。

非洲加蓬让蒂尔足球场:异域的色彩 / CCDI悉地国际

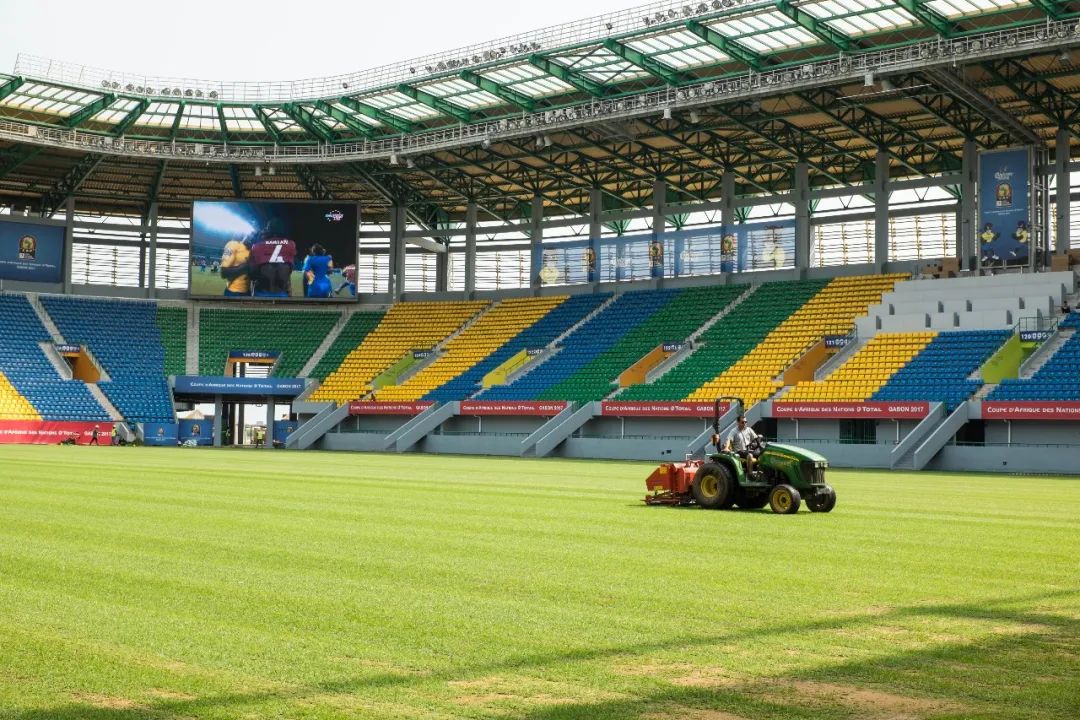

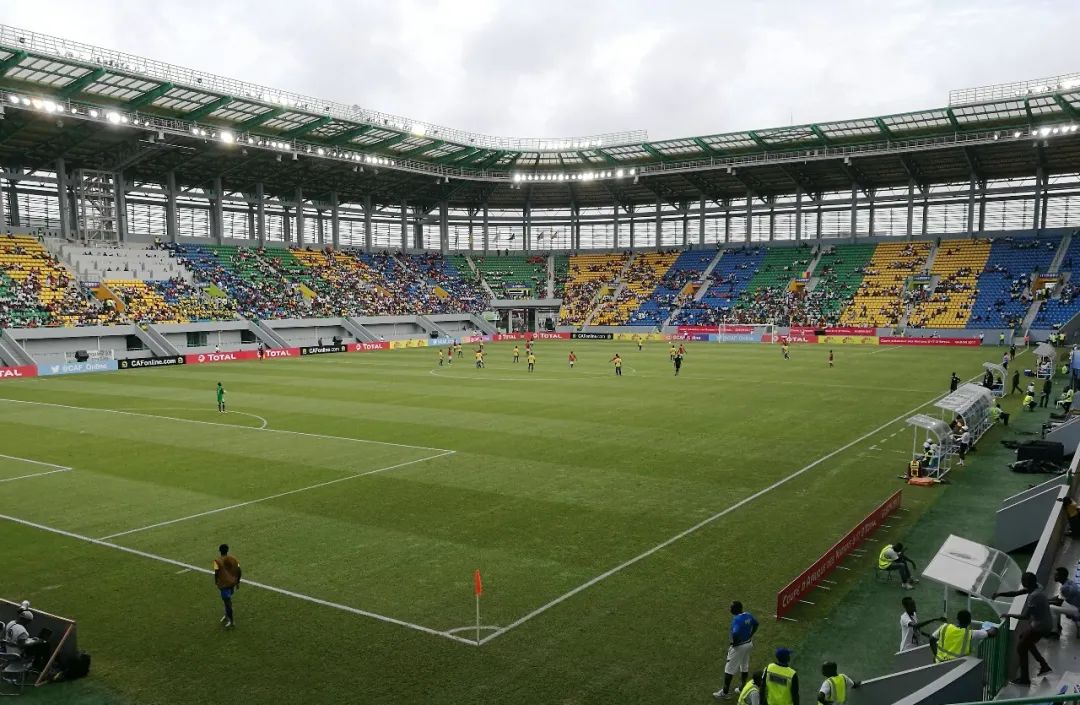

∆ 训练赛实景

短短一年半,我们的项目联合体承受住了各种挑战:苛刻的设计需求、紧张的施工周期、严格的成本控制、设计品质与质量控制、国内外运输采购周期风险、法标的解读、国际化监理的严格审批、交叉施工的多重预案等等。2017加蓬31届非洲杯足球赛的如期成功举办,非洲各界对本项目广泛盛赞,本项目有幸赢得海外鲁班奖,这也是联合体继刚果布拉柴维尔体育中心之后再获殊荣。非洲同胞对中国设计的盛赞与肯定,更加坚定了CCDI发展国际化业务的信心。
