除了水之外,光是最宝贵的自然资源。
After water, light is the most precious natural resource.
——by Le Corbusier
在发展可持续城市和社区的推进过程中,低能耗的绿色住宅愈发受到关注。在绿色建筑发展计划中,《实施意见》明确提出要“提升绿色建造水平,推动绿色智能建造与建筑工业化协同发展,大力发展装配式建筑、装配式装修”。

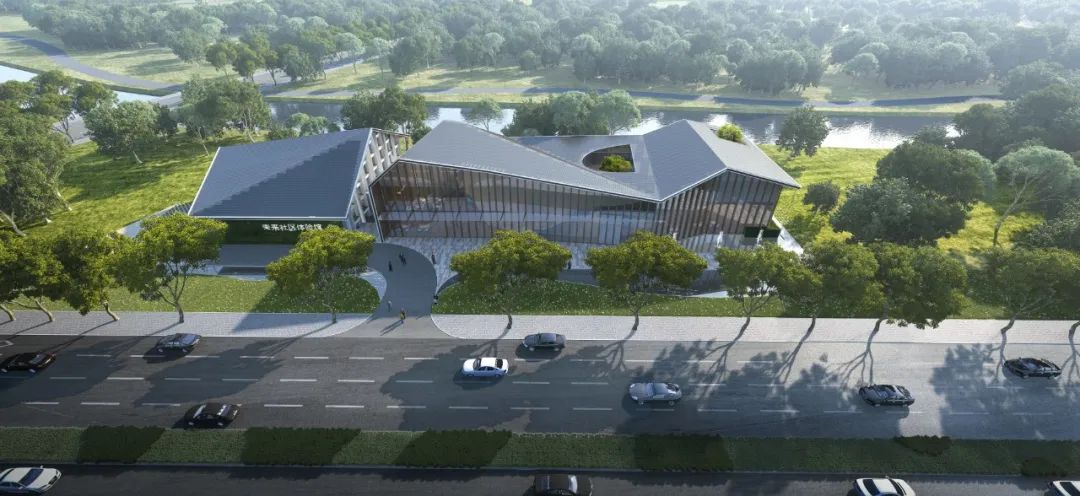

SEA东南设计已经在绿色建筑领域进行了探索和尝试,南太湖新区未来社区体验馆位于湖州市吴兴区南太湖新区范围内,综合定位为一座具有湖州两山文化和太湖水文化特色的零碳建筑。

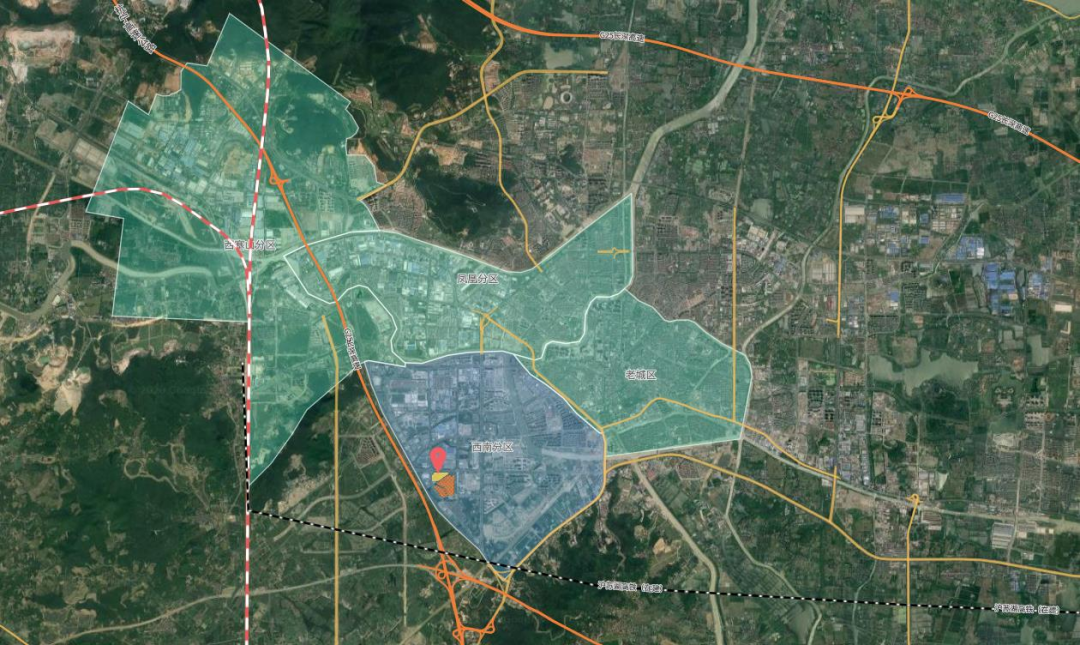

△地理位置
为满足近零能耗建筑要求,体验馆的设计原则一是尽量减少能耗,二是尽量使用可再生能源。项目整体采用预制钢框架结构和保温一体化砌块墙,设置断热桥三玻两腔双银高性能外窗,结构和外墙也由低碳建筑材料建造,外围钢柱配合大玻璃幕墙龙骨,形成空腹桁架,实现建筑、结构、装饰一体化,实现被动式节能降耗。

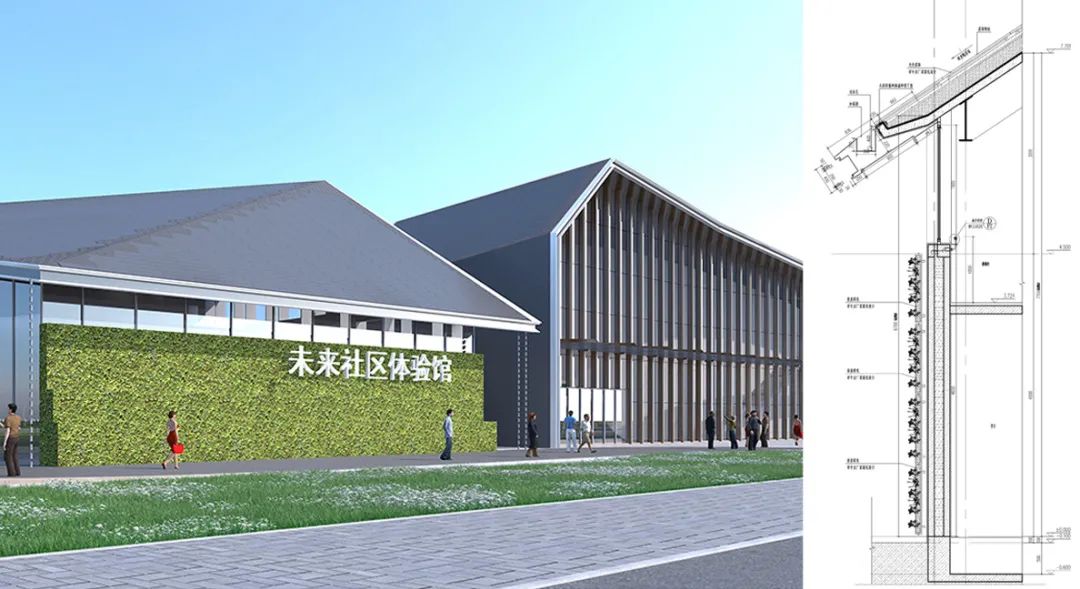

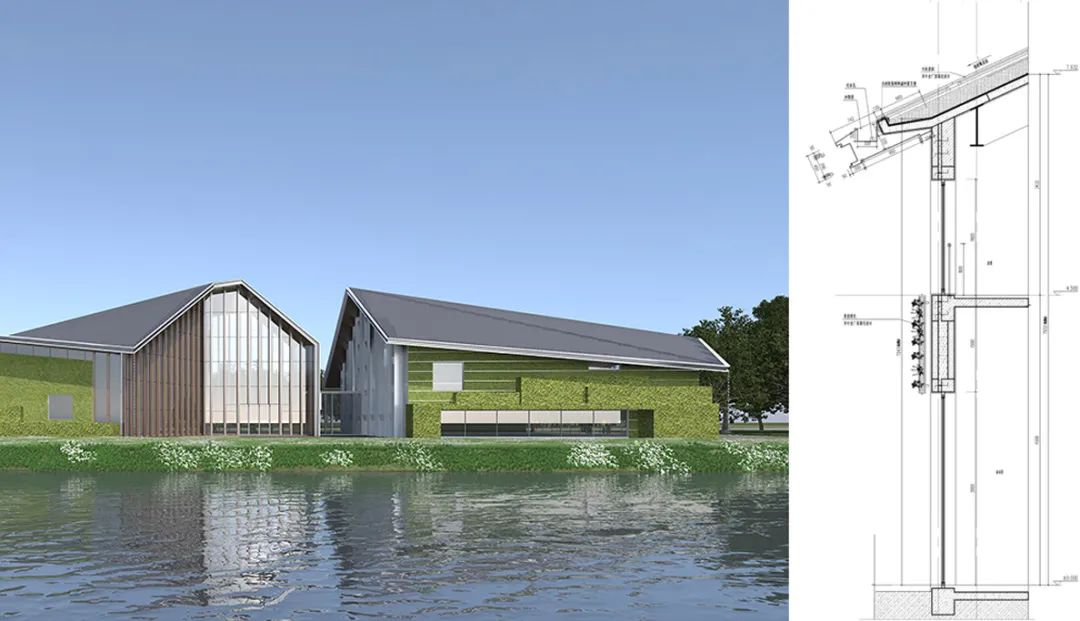

△墙身节点示意

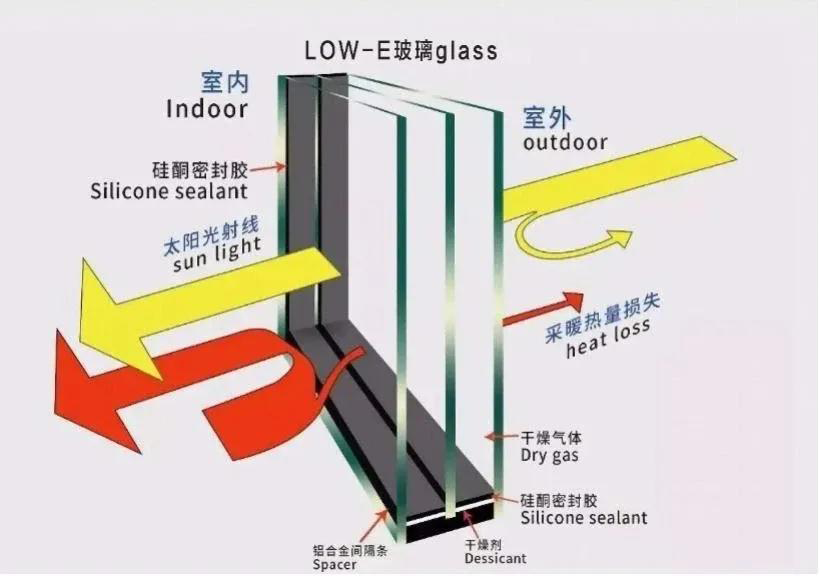

△断热桥三玻两腔双银高性能外窗
在地基建设时采用均衡的挖填设计施工,挖掘出的土方用于建设都市原生林。精益施工法强调节约建材,减少废料,以节约资源。墙体结构在建筑的物理性能上构成可持续发展的同时,也非常好地契合外饰面,勾勒出具有未来感的美学立面,在建筑的未来商业价值上形成可持续。

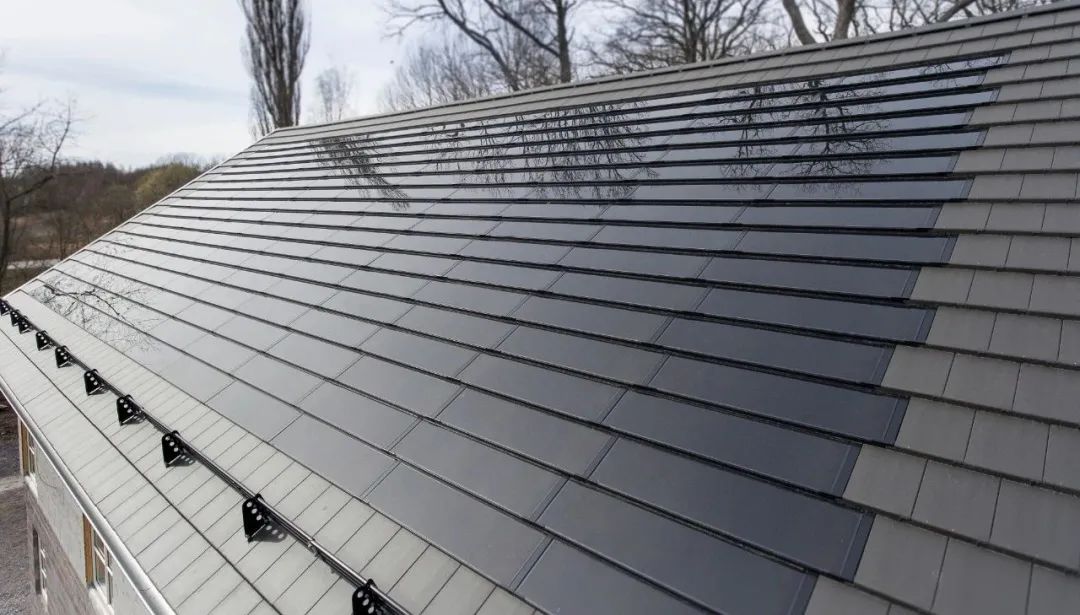

△太阳能光伏板

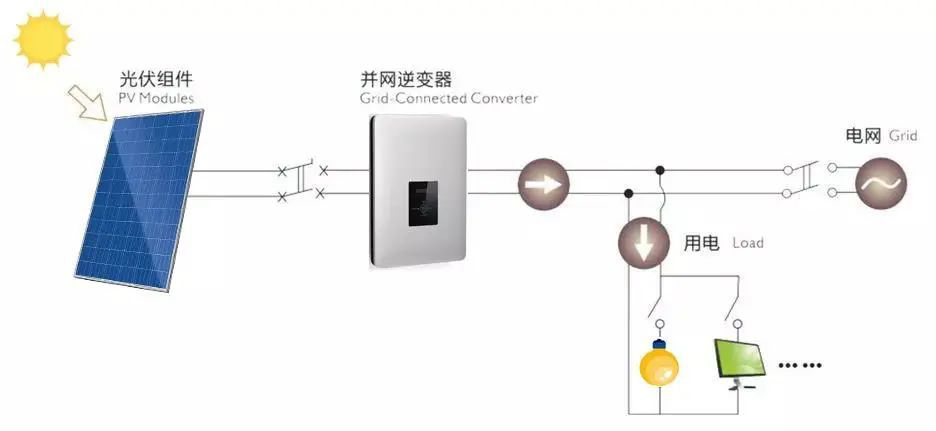

△光伏屋面原理示意
太阳能资源是“双碳”背景下最主要推广的可再生能源利用形式,建筑从外立面、建筑表皮、内部中庭到天窗,都进行了精确计算,将光伏系统与建筑实行一体化的规划、设计、制造、安装和使用。
△墙身节点示意
太阳能光伏板设置于建筑屋顶、车库顶棚,南侧设置玻璃幕墙、通过碲化镉50%透光中空夹胶组件、发电并入电网。在采集太阳能的同时,也有效杜绝了玻璃幕墙导致的光污染。

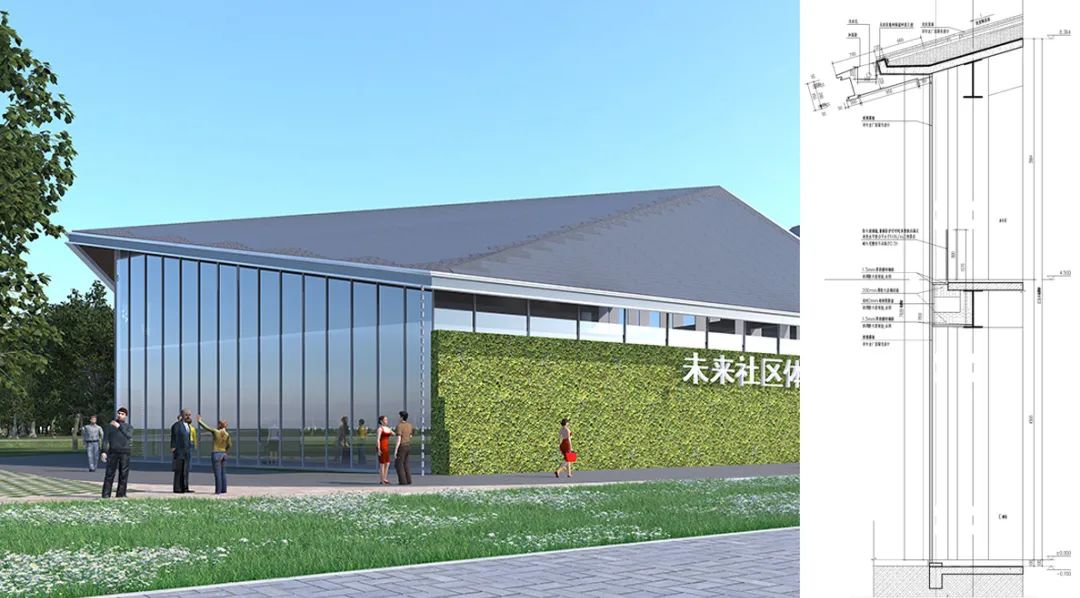

△光伏玻璃幕墙节点示意
过程中对管道、穿墙处均进行气密性处理,预留剪力墙预埋套管位置,对间隙进行保温材料填充,从而提升建筑整体气密性。

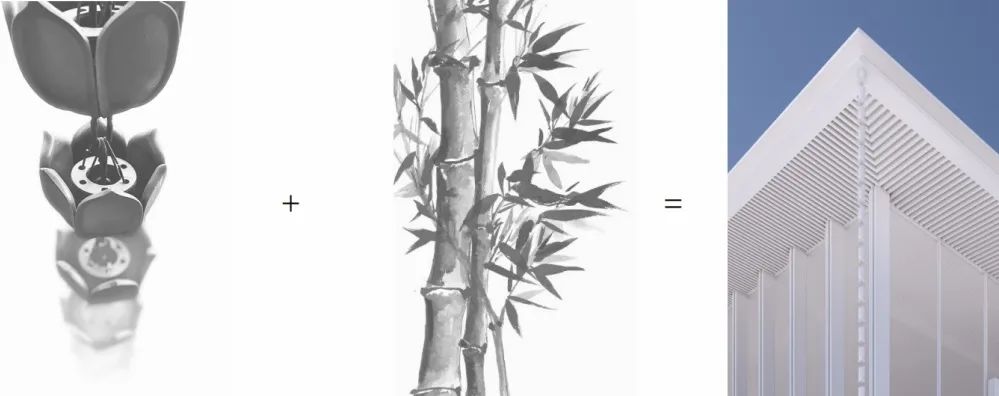

△雨水回收设计理念
作为以近“零碳”为标准的建筑,项目通过雨链充分收集利用雨水等自然资源,屋面雨水采用自由落水排水,建筑周围设置接纳屋面雨水的景观水池,减小屋面雨水管道排水系统的设置。通过室外雨水管网汇集,经处理后实现回收利用,采用滴灌、微灌等节水灌溉设施绿化灌溉,把节能降耗做到了极致。

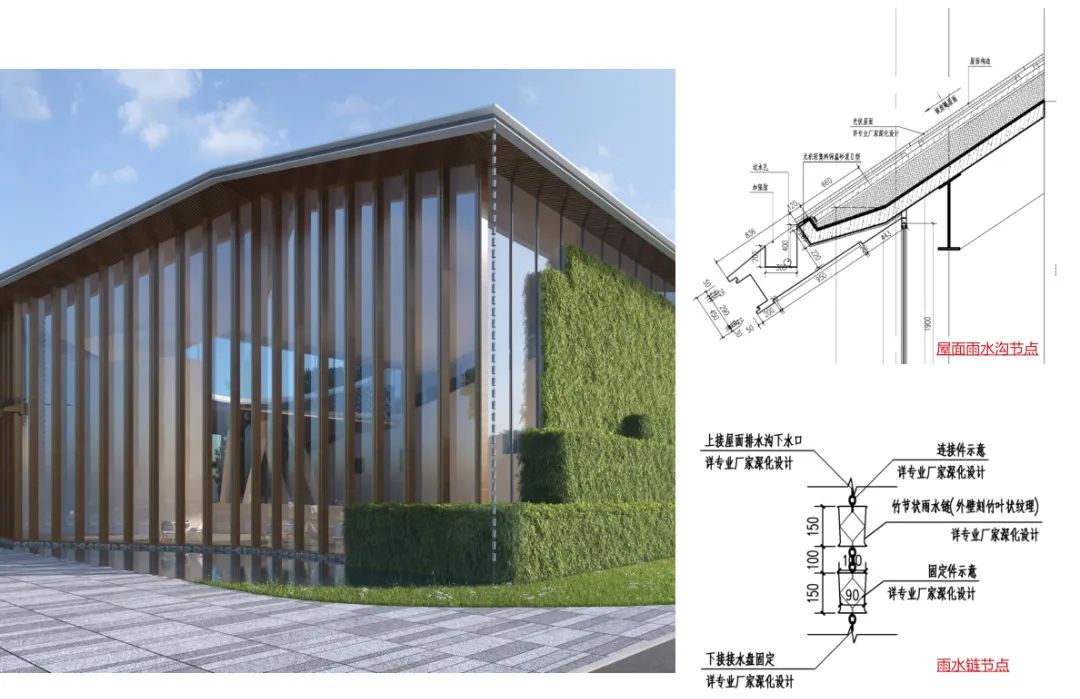

△屋面排水组织节点
通风系统更为精妙,项目设置新风全热回收装置,环境一体机具备加热制冷、除尘除湿、热量回收等功能,全热交换效率不小于 70%,实现有效隔热和保暖。

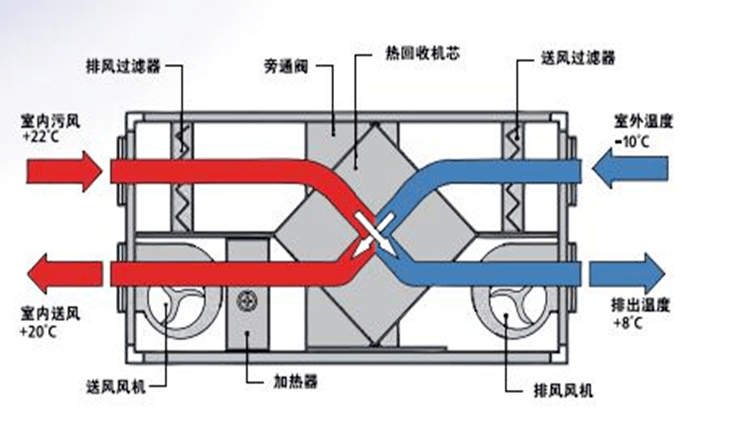

△新风热回收系统原理示意
低碳建筑已成为未来发展必然趋势,SEA东南设计在整个零碳设计过程中,也获得了几项实用新型专利证书。预计南太湖新区未来社区体验馆在其整个生命周期内将实现近零碳的目标。
作为以零能耗为目标,充分结合零碳设计理念的建筑,SEA和合作单位浙江大学建筑设计研究院有限公司——建筑碳中和研究中心为这个项目和浙江省带了全新的绿色理念。并以被动式、主动式、可再生能源等节能技术的应用,实现更低能耗、更少排碳和更佳的城市体验感,为实现可持续性发展作出了关键性贡献。
